Jasa Downhole & Crosshole Seismic Test

Downhole seismic test dan crosshole seismic adalah metode pengujian seismik in-situ yang digunakan untuk mengetahui profil kecepatan gelombang bawah permukaan. Dalam pekerjaan geoteknik, metode ini membantu memperoleh parameter dinamis tanah seperti kecepatan gelombang geser atau shear wave velocity, kecepatan gelombang kompresi, Vs30, serta parameter turunan yang dibutuhkan dalam analisis respons tanah dan desain struktur.

Pengujian ini banyak digunakan pada proyek yang membutuhkan data dinamis tanah secara lebih terukur, seperti gedung bertingkat, jembatan, bendungan, pembangkit listrik, fasilitas industri, pelabuhan, dan infrastruktur penting di wilayah dengan risiko seismik. Data yang diperoleh dari downhole seismic test maupun crosshole seismic dapat digunakan sebagai input untuk klasifikasi situs, evaluasi kondisi lapisan tanah, dan pemodelan geoteknik dinamis.

PT Geochem Survey International menyediakan layanan pengujian downhole dan crosshole seismic untuk mendukung kebutuhan investigasi geoteknik dan geofisika proyek. Pekerjaan dilakukan dengan pendekatan teknis yang mempertimbangkan tujuan desain, ketersediaan borehole, kondisi geologi, target kedalaman, serta kebutuhan output laporan untuk tim engineering.

Table of Contents

Apa Itu Downhole Seismic Test?

Downhole seismic test adalah metode pengujian seismik yang dilakukan dengan menempatkan sensor atau geophone di dalam satu borehole, sementara sumber gelombang seismik ditempatkan di permukaan tanah dekat lubang bor. Gelombang yang merambat dari permukaan menuju kedalaman tertentu direkam untuk menghitung waktu tempuh dan kecepatan gelombang pada setiap interval kedalaman.

Metode ini digunakan untuk mendapatkan profil kecepatan gelombang P dan gelombang S terhadap kedalaman. Profil tersebut kemudian digunakan untuk memahami perubahan kekakuan lapisan tanah atau batuan, menghitung parameter dinamis tanah, dan mengevaluasi klasifikasi situs berdasarkan kecepatan gelombang geser.

Downhole seismic test relatif efisien karena hanya membutuhkan satu borehole. Karena itu, metode ini sering dipilih ketika proyek sudah memiliki titik bor geoteknik atau ketika keterbatasan lokasi membuat pembuatan beberapa borehole tambahan tidak memungkinkan.

Apa Itu Crosshole Seismic?

Crosshole seismic adalah metode pengujian seismik yang menggunakan dua atau lebih borehole. Pada metode ini, sumber gelombang ditempatkan pada satu borehole, sedangkan receiver atau geophone ditempatkan pada borehole lainnya pada kedalaman yang sama. Gelombang merambat secara horizontal antar borehole, sehingga kecepatan lapisan pada kedalaman tertentu dapat dianalisis dengan resolusi yang baik.

Dibandingkan downhole seismic test, crosshole seismic biasanya memberikan resolusi yang lebih tinggi karena lintasan rambat gelombang melewati lapisan pada kedalaman yang relatif sama. Metode ini sering digunakan pada proyek yang membutuhkan data dinamis tanah lebih detail, terutama jika terdapat variasi lapisan tipis atau kebutuhan validasi antar titik bor.

Karena membutuhkan minimal dua borehole dengan posisi dan kedalaman yang terkontrol, crosshole seismic biasanya memerlukan perencanaan lapangan yang lebih kompleks. Namun, untuk proyek dengan kebutuhan akurasi tinggi, metode ini dapat memberikan data yang sangat berguna bagi tim geoteknik dan struktur.

Parameter yang Dihasilkan dari Pengujian Seismik In-Situ

Output utama dari downhole seismic test dan crosshole seismic adalah profil kecepatan gelombang bawah permukaan. Dari data tersebut, engineer dapat menghitung atau menurunkan beberapa parameter dinamis tanah yang dibutuhkan dalam analisis geoteknik.

Vp atau P-wave velocity: kecepatan gelombang kompresi pada lapisan tanah atau batuan.
Vs atau shear wave velocity: kecepatan gelombang geser yang menjadi parameter penting untuk analisis dinamis tanah.
Vs30: rata-rata kecepatan gelombang geser pada kedalaman 30 meter pertama untuk klasifikasi situs.
Poisson’s ratio: parameter elastis yang dapat dihitung dari hubungan Vp dan Vs.
Shear modulus: modulus geser tanah atau batuan yang berkaitan dengan kekakuan dinamis material.
Profil lapisan dinamis: interpretasi perubahan karakter lapisan berdasarkan variasi kecepatan gelombang.

Parameter tersebut dapat digunakan untuk mendukung desain fondasi, analisis respons situs, evaluasi risiko seismik, pemodelan dinamis, dan klasifikasi tanah pada proyek yang membutuhkan data bawah permukaan secara lebih detail.

Mengapa Vs dan Vs30 Penting dalam Proyek Geoteknik?

Kecepatan gelombang geser atau Vs adalah parameter yang berkaitan dengan kekakuan dinamis tanah. Nilai ini membantu menunjukkan bagaimana lapisan tanah merespons getaran atau beban dinamis. Dalam kajian seismik dan geoteknik, Vs menjadi salah satu parameter penting karena berkaitan dengan amplifikasi gelombang, respons tanah, dan karakteristik site.

Vs30 digunakan untuk klasifikasi situs berdasarkan rata-rata kecepatan gelombang geser pada kedalaman 30 meter pertama. Data ini sering dibutuhkan dalam evaluasi geoteknik untuk proyek bangunan dan infrastruktur, terutama pada wilayah yang memerlukan perhatian terhadap pengaruh gempa atau getaran.

Pengukuran langsung melalui downhole seismic test, crosshole seismic, atau metode seismik lainnya dapat membantu mengurangi ketidakpastian dibandingkan hanya mengandalkan korelasi empiris dari data SPT atau sondir. Namun, hasil seismik tetap sebaiknya dibaca bersama data geoteknik lain seperti boring, SPT, CPT, dan informasi geologi setempat.

Kapan Downhole atau Crosshole Seismic Dibutuhkan?

Pengujian downhole dan crosshole seismic dibutuhkan ketika proyek memerlukan data dinamis tanah yang lebih kuat dibandingkan data investigasi konvensional. Metode ini biasanya dipertimbangkan pada proyek dengan risiko tinggi, struktur penting, atau kondisi geologi yang kompleks.

Perencanaan gedung bertingkat dan struktur dengan kategori risiko tinggi.
Desain bendungan, tanggul, dan infrastruktur sumber daya air.
Proyek pembangkit listrik, energi, petrokimia, dan fasilitas industri penting.
Investigasi tanah untuk jembatan, jalan tol, dan infrastruktur transportasi.
Analisis respons situs dan klasifikasi site berdasarkan parameter dinamis.
Evaluasi lapisan tanah atau batuan pada area dengan variasi geologi kompleks.
Validasi parameter dinamis untuk pemodelan numerik geoteknik.

Untuk studi awal atau area yang belum memiliki borehole, metode permukaan seperti seismik refraksi dan MASW dapat menjadi pilihan awal. Namun, jika proyek membutuhkan data in-situ dari borehole, downhole seismic test atau crosshole seismic dapat memberikan profil kecepatan yang lebih langsung terhadap kedalaman.

Perbedaan Downhole Seismic Test dan Crosshole Seismic

Kedua metode sama-sama digunakan untuk mendapatkan parameter kecepatan gelombang bawah permukaan, tetapi konfigurasi lapangan dan karakter data yang dihasilkan berbeda. Pemilihan metode sebaiknya mengikuti kebutuhan desain, ketersediaan borehole, target kedalaman, dan tingkat resolusi yang dibutuhkan.

Aspek	Downhole Seismic Test	Crosshole Seismic
Jumlah borehole	Umumnya satu borehole	Minimal dua borehole
Lintasan gelombang	Dari sumber di permukaan menuju receiver di borehole	Antar borehole pada kedalaman yang sama
Efisiensi lapangan	Lebih sederhana dan relatif efisien	Lebih kompleks karena memerlukan beberapa borehole
Resolusi data	Baik untuk profil kecepatan terhadap kedalaman	Lebih tinggi untuk interpretasi lapisan antar borehole
Kebutuhan proyek	Cocok untuk Vs30 dan profil dinamis pada satu titik	Cocok untuk proyek yang membutuhkan akurasi dan validasi lebih detail
Biaya relatif	Umumnya lebih rendah	Umumnya lebih tinggi karena konfigurasi lebih kompleks

Pada beberapa proyek, downhole seismic test cukup untuk memenuhi kebutuhan data. Pada proyek lain yang memerlukan resolusi tinggi atau validasi antar borehole, crosshole seismic dapat menjadi pilihan yang lebih sesuai.

Tahapan Pelaksanaan Downhole Seismic Test

Pelaksanaan downhole seismic test membutuhkan koordinasi antara pekerjaan borehole, pemasangan sensor, sumber gelombang, dan sistem perekaman. Kualitas data sangat dipengaruhi oleh kondisi lubang bor, coupling sensor, kestabilan sumber gelombang, dan konsistensi pencatatan waktu tiba gelombang.

1. Persiapan Borehole

Borehole disiapkan sesuai kebutuhan pengujian, termasuk diameter, kedalaman, kondisi casing jika digunakan, dan akses untuk menurunkan receiver. Informasi boring log dan kondisi geoteknik dari titik bor membantu proses interpretasi hasil seismic test.

2. Pemasangan Receiver

Geophone atau receiver diturunkan ke kedalaman tertentu di dalam borehole. Pada setiap interval pengukuran, receiver perlu memiliki kontak yang baik terhadap dinding borehole atau casing agar rekaman sinyal lebih stabil.

3. Pemberian Sumber Gelombang

Sumber gelombang ditempatkan di permukaan tanah dekat kepala borehole. Sumber dapat menghasilkan gelombang P dan gelombang S sesuai kebutuhan akuisisi. Untuk pembacaan gelombang S, sumber biasanya diatur agar menghasilkan arah pukulan yang dapat membantu membedakan polaritas sinyal.

4. Perekaman Arrival Time

Sinyal yang diterima pada setiap kedalaman direkam untuk menentukan waktu tiba atau arrival time gelombang. Data waktu tiba kemudian dianalisis terhadap kedalaman untuk menghitung kecepatan gelombang pada lapisan bawah permukaan.

5. Pengolahan dan Interpretasi

Data hasil pengujian diolah untuk menghasilkan profil Vp, Vs, dan parameter turunan lainnya. Interpretasi dilakukan dengan mempertimbangkan kualitas sinyal, kondisi borehole, data geoteknik, dan informasi geologi setempat.

Tahapan Pelaksanaan Crosshole Seismic

Crosshole seismic memerlukan perencanaan borehole yang lebih detail karena sumber dan receiver ditempatkan pada lubang bor yang berbeda. Posisi, jarak, kedalaman, dan orientasi borehole perlu dikontrol agar lintasan gelombang dapat diinterpretasikan dengan baik.

1. Perencanaan Jarak Antar Borehole

Jarak antar borehole ditentukan berdasarkan target kedalaman, kondisi lapangan, dan kebutuhan resolusi data. Borehole perlu dibuat dengan posisi yang terukur agar lintasan rambat gelombang antar lubang dapat dihitung secara akurat.

2. Penempatan Source dan Receiver

Sumber gelombang ditempatkan pada satu borehole, sedangkan receiver ditempatkan pada borehole lainnya. Pengukuran dilakukan pada kedalaman yang sama atau interval tertentu sehingga kecepatan gelombang antar borehole dapat dihitung untuk tiap kedalaman.

3. Perekaman Gelombang Antar Borehole

Gelombang yang merambat dari borehole sumber ke borehole receiver direkam untuk menentukan waktu tiba. Karena lintasan gelombang relatif horizontal, data crosshole dapat memberikan informasi lapisan dengan resolusi yang baik pada kedalaman pengukuran.

4. Validasi dan Korelasi Data

Hasil crosshole seismic perlu dikorelasikan dengan data boring log, SPT, kondisi litologi, dan data geoteknik lain. Korelasi ini membantu memastikan bahwa perubahan kecepatan gelombang dibaca sesuai konteks lapisan tanah atau batuan di lokasi proyek.

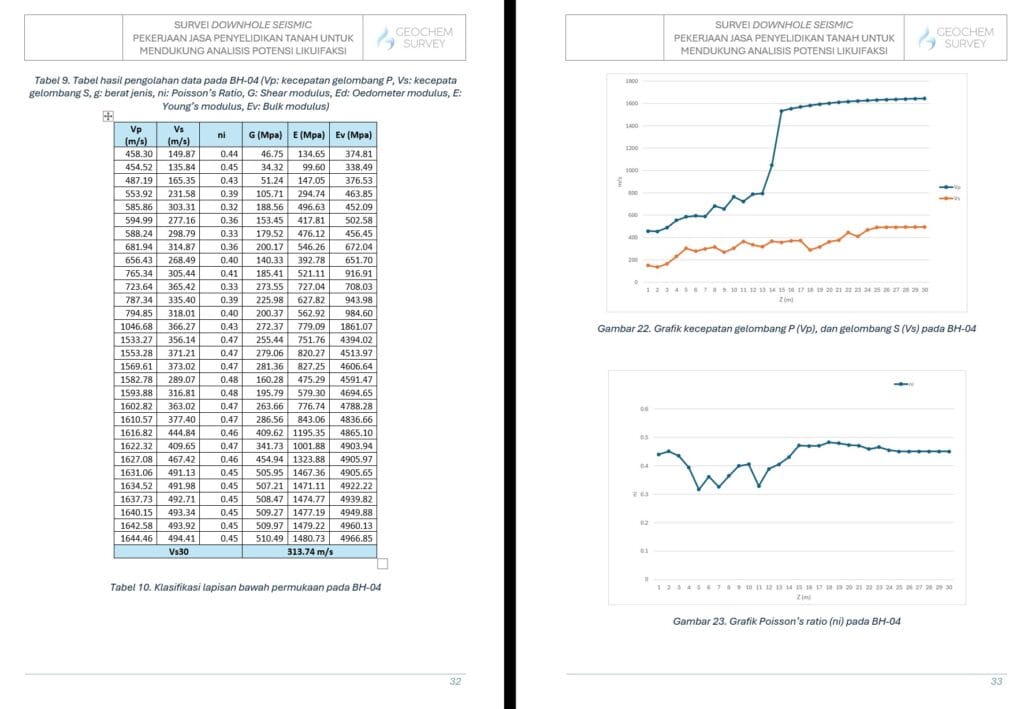

Output Laporan Downhole dan Crosshole Seismic

Laporan pengujian seismic in-situ disusun agar dapat digunakan oleh konsultan geoteknik, konsultan struktur, owner, kontraktor, maupun tim engineering. Format laporan dapat disesuaikan dengan kebutuhan proyek, tetapi umumnya memuat data akuisisi, hasil pengolahan, interpretasi, dan parameter teknis yang relevan.

Lokasi dan konfigurasi pengujian.
Informasi borehole, kedalaman, interval pengukuran, dan kondisi lapangan.
Data arrival time gelombang P dan gelombang S.
Profil Vp dan Vs terhadap kedalaman.
Perhitungan Vs30 jika termasuk dalam lingkup pekerjaan.
Parameter dinamis tanah seperti shear modulus dan Poisson’s ratio jika diperlukan.
Grafik profil kecepatan gelombang dan tabel hasil pengujian.
Interpretasi teknis berdasarkan data seismic dan data geoteknik pendukung.
Rekomendasi teknis sesuai kebutuhan desain atau studi proyek.

Untuk hasil yang lebih komprehensif, laporan downhole atau crosshole seismic dapat digabungkan dengan data bor geoteknik dan SPT, uji sondir, seismik refraksi dan MASW, serta metode geofisika lainnya.

Data yang Perlu Disiapkan Sebelum Pengujian

Sebelum melakukan downhole seismic test atau crosshole seismic, ada beberapa data awal yang sebaiknya disiapkan agar tim teknis dapat menentukan metode, konfigurasi borehole, dan lingkup pengujian yang sesuai.

Lokasi proyek dan koordinat titik pengujian.
Tujuan pengujian, misalnya Vs30, profil Vs/Vp, atau parameter dinamis tanah.
Data boring log, kedalaman borehole, dan kondisi casing jika tersedia.
Jumlah borehole yang tersedia atau rencana pembuatan borehole baru.
Target kedalaman pengujian dan interval data yang dibutuhkan.
Data SPT, sondir, atau hasil investigasi tanah lain jika tersedia.
Informasi desain proyek, jenis struktur, dan kebutuhan laporan teknis.
Akses lokasi, kondisi permukaan, dan batasan pekerjaan lapangan.

Jika proyek belum memiliki borehole, pekerjaan pengujian dapat direncanakan bersama program investigasi geoteknik. Dengan begitu, data boring, SPT, sampling, dan pengujian seismic dapat saling melengkapi dalam satu program site investigation.

Keterbatasan yang Perlu Dipahami

Downhole dan crosshole seismic memberikan data yang sangat berguna untuk parameter dinamis tanah, tetapi hasilnya tetap dipengaruhi oleh kualitas borehole, coupling alat, kondisi lapangan, noise, dan kualitas perekaman. Karena itu, pengujian perlu dilakukan dengan prosedur yang terkontrol dan interpretasi yang mempertimbangkan data pendukung.

Pada downhole seismic test, hasil mewakili profil di sekitar satu titik borehole sehingga variasi lateral di luar titik tersebut tetap perlu dievaluasi dengan data lain. Pada crosshole seismic, akurasi posisi borehole dan jarak antar lubang menjadi faktor penting karena memengaruhi perhitungan kecepatan gelombang.

Untuk site dengan kondisi geologi kompleks, hasil seismic in-situ dapat diperkuat dengan metode permukaan seperti MASW, seismik refraksi, geolistrik untuk geoteknik, atau investigasi geoteknik tambahan sesuai kebutuhan desain.

Mengapa Memilih PT Geochem Survey International?

PT Geochem Survey International menyediakan layanan survey teknik dan geoscience consulting untuk mendukung proyek geofisika, geoteknik, hidrogeologi, hidrografi, pemetaan, dan investigasi bawah permukaan. Dalam pekerjaan downhole seismic test dan crosshole seismic, tim teknis mengutamakan perencanaan metode yang sesuai, akuisisi data yang terkendali, dan interpretasi yang dapat digunakan oleh tim engineering.

Pengujian seismic in-situ membutuhkan pemahaman geofisika dan geoteknik secara bersamaan. Karena itu, data tidak hanya dibaca sebagai sinyal gelombang, tetapi juga dikaitkan dengan kondisi borehole, litologi, SPT, sondir, dan kebutuhan desain proyek.

Berpengalaman dalam survey seismik, geofisika, geoteknik, dan investigasi tanah.
Dapat mengintegrasikan data seismic dengan boring, SPT, sondir, MASW, dan seismik refraksi.
Metode pengujian disesuaikan dengan tujuan proyek, target kedalaman, dan kondisi borehole.
Laporan teknis disusun agar dapat digunakan oleh konsultan, kontraktor, owner, dan tim desain.

Konsultasikan Kebutuhan Downhole atau Crosshole Seismic Anda

Jika Anda membutuhkan downhole seismic test, crosshole seismic, pengukuran Vs30, profil shear wave velocity, atau parameter dinamis tanah untuk proyek geoteknik, tim PT Geochem Survey International dapat membantu menentukan konfigurasi pengujian yang sesuai dengan kondisi borehole dan kebutuhan desain.

Lihat pengalaman pekerjaan kami di halaman portfolio Geochem Survey atau hubungi tim kami untuk mendiskusikan lokasi proyek, ketersediaan borehole, target kedalaman, kebutuhan Vs30, dan output laporan yang diperlukan oleh tim engineering.
