Metode geolistrik adalah metode geofisika yang menggunakan instrumen bernama resistivitymeter sebagai main unit untuk pengambilan data di lapangan. Pengukuran geolistrik ini bertujuan untuk mendapatkan parameter kelistrikan lapisan batuan dibawah tanah dengan cara injeksi arus listrik ke dalam tanah. Metode geolistrik adalah salah satu metode geofisika yang bersifat aktif, yaitu membutukan sumber listrik sebagai tenaga utamanya, biasanya berupa accu / aki.
Tujuan pokok dari survey geolistrik yaitu mencari tahanan jenis atau resistivitas dari lapisan batuan di dalam tanah. Parameter resistivitas tersebut yang menunjukkan tingkat hambatan material batuan terhadap arus listrik. Secara umum, batuan yang memiliki resistivitas rendah, maka batuan tersebut mudah untuk dialiri oleh arus listrik (bersifat konduktor). Demikian juga sebaliknya, batuan yang memiliki resistivitas tinggi, maka batuan tersebut sulit untuk dialiri arus listrik (bersifat isolator).
Selain resistivitas batuan, metode geolistrik juga dapat dipakai untuk menentukan sifat-sifat kelistrikan lain seperti potensial diri dan medan induksi. Metode geolistrik potensial diri atau disebut juga SP (self potential) biasanya digunakan untuk mengetahui arah aliran air tanah. Sedangkan geolistrik IP (Induced Polarization) biasanya digunakan untuk mencari mineral logam.
Jasa survey geolistrik disediakan oleh Geochem Survey untuk pengukuran data dan pemodelan bawah tanah dalam bentuk 1 Dimensi hingga 3 Dimensi. Alat geolistrik yang digunakan terdapat sertifikat kalibrasi dari laboratorium.
Daftar Isi - Jasa Survey Geolistrik Geochem
- 1 Alat Survey Geolistrik
- 2 Kegunaan dan Fungsi Survei Geolistrik
- 2.1 Survei Geolistrik untuk Sumur Bor Air Tanah dan Pemetaan Hidrogeologi
- 2.2
- 2.3 Perhitungan Volume dan Cadangan Batubara
- 2.4 Uji Geolistrik untuk Eksplorasi Mineralisasi Emas, Tembaga
- 2.5 Pengukuran sumber daya bahan tambang galian C (Batu Andesit, Gamping, Endapan Trass, Sirtu)
- 2.6
- 2.7 ERT (Electrical Resistivity Tomography) untuk Geoteknik
- 2.8 Soil Resistivity Testing untuk Grounding atau Earthing
- 2.9 Pemetaan Lahan Terkontaminasi (Limbah, Intrusi Air Asin)
- 3 Persiapan yang diperlukan dalam Survey Geolistrik
- 4 Daftar Pengalaman Jasa Survey Geolistrik oleh Geochem
Alat Survey Geolistrik
Single-Channel
Pengertian alat geolistrik single-channel yaitu bahwa alat yang dibuat dan diperuntukkan untuk sounding. Hal tersebut karena alat tersebut tidak memiliki switch box untuk mengatur distribusi aliran arus listrik dan biasanya di alat hanya terdapat colokan A B M N. Colokan A B untuk kabel current / arus sedangkan M N untuk kabel voltage / tegangan.
Naniura, SAZ-3000, Neoresist, IRES
Adalah alat produk geolistrik buatan lokal lainnya yang juga umum digunakan oleh para insinyur geofisika untuk akuisisi data sounding.
Multi-Channel
Alat geolistrik multi-channel yaitu alatnya sudah lebih modern dan fungsinya lebih beragam karena dapat digunakan untuk mapping / profiling. Alat tersebut memiliki switch box dan kabel elektroda yang digunakan adalah multi-core. Sehingga mampu dibuat skema aliran arus listrik pada elektroda yang telah terpasang tergantung pengaturan akuisisi yang digunakan.
AGI Supersting
Produk dari USA dan saat ini model terbaru adalah Supersting R8 yang artinya bisa hingga 8 channel. Dalam situs resminya alat tersebut memiliki berbagai kelebihan yaitu alat resistivity meter yang otomatis dan telah diuji di banyak lingkungan ekstrem di bumi dan telah terdapat di lebih dari 700 artikel jurnal yang ditinjau sejawat. Supersting juga diclaim mampu memberikan akurasi tertinggi dan tingkat noise terendah. Saat ini juga telah terdapat model Supersting marine resistivity sehingga bisa digunakan untuk geolistrik di laut dan Supersting wi-fi sehingga bisa menggunakan tablet atau smartphone android.
ARES
Produk dari Rep. Ceko yang saat ini telah muncul generasi ARES II. ARES II memiliki model 2.5 A dan 5 A (daya lebih tinggi sehingga kemampuan penetrasi bisa lebih dalam) dan bisa digunakan juga di laut.
S-Field, Geores
Merupakan produk geolistrik buatan lokal dan telah digunakan oleh beberapa kalangan. Umumnya kelemahan produk lokal adalah kemampuan sensornya dalam membaca nilai chargeability (survey IP).
Kegunaan dan Fungsi Survei Geolistrik

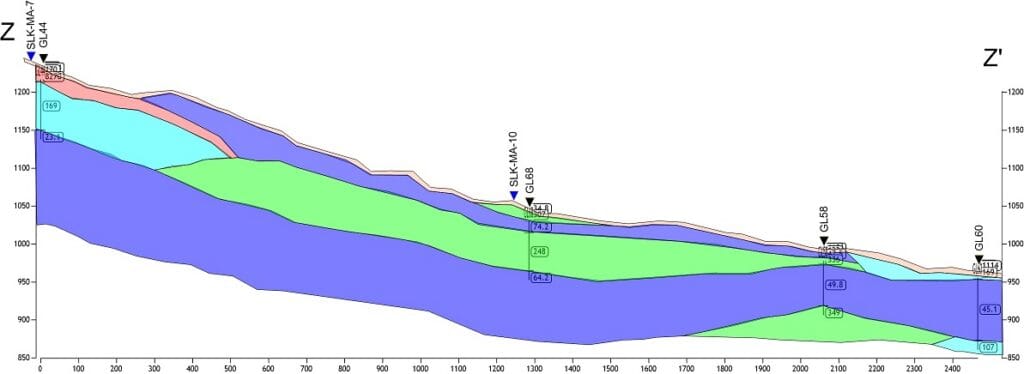

Survei Geolistrik untuk Sumur Bor Air Tanah dan Pemetaan Hidrogeologi
Konfigurasi survei geolistrik yang digunakan untuk eksplorasi air tanah biasanya adalah schlumberger atau disebut juga VES (vertical electrical sounding). Standarnya telah diatur dan dapat Anda download di dalam SNI no 2818:2012
Perhitungan Volume dan Cadangan Batubara
Survey geolistrik diperlukan untuk membantu delineasi perlapisan batubara antar titik bor dalam area IUP Eksplorasi Batubara.
Uji Geolistrik untuk Eksplorasi Mineralisasi Emas, Tembaga
Metode geolistrik yang digunakan umumnya kombinasi dari uji geolistrik resistivity dan IP (Induced Polarization). IP berguna untuk mengetahui zona mineralisasi emas yang umumnya dapat menyimpan
Pengukuran sumber daya bahan tambang galian C (Batu Andesit, Gamping, Endapan Trass, Sirtu)
Hasil geolistrik digunakan untuk membuat model persebaran dan menentukan volume dari tambang galian C. Selain itu dapat membantu merekomendasikan titik bor coring sehingga dapat menghemat cost dan membantu dalam perencanaan tambang.
ERT (Electrical Resistivity Tomography) untuk Geoteknik
Tujuan survey geolistrik adalah utnuk mendapatkan data perlapisan geologi di area survey. Umumnya disebut ERT (Electrical Resistivity Tomography) karena menggunakan multi-channel untuk mendapatkan penampang cross-section.
Soil Resistivity Testing untuk Grounding atau Earthing
Umumnya jenis survey geolistriknya dinamakan soil resistivity testing untuk mengetahui nilai tahanan jenis tanah sehingga dapat digunakan untuk desain instalasi listrik atau penangkal petir.
Pemetaan Lahan Terkontaminasi (Limbah, Intrusi Air Asin)
Geolistrik dapat digunakan untuk membantu pemetaan lahan yang telah terkontaminasi limbah berdasarkan perbedaan nilai resistivitasnya. Selain itu untuk di area dekat pantai atau pesisir dapat juga untuk mendeteksi intrusi air asin biasanya ditunjukkan dengan nilai resistivitas yang sangat rendah.
Persiapan yang diperlukan dalam Survey Geolistrik
Beberapa prosedur operasional standar / standard operational procedure (SOP) lapangan yang harus diperhatikan dalam melakukan akuisisi data di lapangan menggunakan Geolistrik dijelaskan dibawah ini.
Administrasi
Surat Jalan
Surat jalan diperlukan karena membawa peralatan geolistrik yang lumayan banyak. Alat tersebut harus dilist dan terdapat surat resmi bahwa resmi dari perusahaan untuk tujuan yang sudah jelas. Selain main unit geolistrik, ada juga kabel gulung sebanyak 4 buah, palu, patok, aki, dan perlengkapan lainnya untuk menunjang survey.
Surat Perizinan di Lokasi
Dalam survey geolistrik walaupun secara prinsip tidak merusak, tapi tetap diperlukan izin dari perangkat desa setempat karena lokasinya survey sering kali masih dimiliki oleh pihak lain.
Surat Kesehatan
Surat kesehatan umumnya berupa MCU (Medical Check Up) atau Surat Keterangan Sehat. Pada waktu-waktu tertentu (misal: pandemik Corona / Covid-19) bahkan diperlukan surat keterangan tes dan menyatakan bahwa team geolistrik tidak sedang mengidap penyakit tertentu.
Team Geolistrik
Field and Geophysical Engineer sebagai tenaga ahli uji Geolistrik
Field engineer atau Insinyur di lapangan bertugas sebagai Quality Control (QC) yang umumnya punya background atau pengetahuan geophysics. Tugas lainnya yaitu untuk mencatat keadaan lapangan yang berguna dalam interpretasi dari hasil uji geolistrik. Selain itu juga bisa membuat hipotesis atau analisis awal hasil yang akan didapat kelak dari pemodelan geolistrik berdasarkan pengamatan di lapangan.
Geophysical engineer bertugas untuk mengolah data, membuat model, dan interpretasi hasil dari geolistrik. Hal tersebut biasanya dilakukan setelah berdiskusi dengan field engineer dan team geology apabila dilibatkan dalam pelaksanaan uji geolistrik. Team Geochem Survey terdiri dari tenaga ahli di yang merupakan lulusan sarjana Teknik Geofisika dari ITB.
Operator
Operator adalah orang yang memiliki kemampuan untuk mengoperasikan alat geolistrik. Seorang operator biasanya mampu untuk troubleshooting alat geolistrik apabila ada problem di lapangan. Operator juga harus mampu mengawasi angka atau nilai bacaan alat apabila ada error yang berasal dari alat.
Alat untuk Uji Geolistrik
Main Unit
Pastikan main unit dapat beroperasi dengan baik. Alat geolistrik juga sudah dikalibrasi sekitar 6 – 12 bulan sekali. Biasanya penanganan pertama untuk kerusakan alat di lapangan adalah sekring / fuse yang putus. Untuk itu perlu dicari tahu ukuran besar Ampere dari fuse alat geolistrik yang digunakan.
Sumber Daya Listrik
Disebut juga catu daya umumnya berupa aki. Kondisi aki harus prima dan dalam keadaan full charging. Untuk antisipasi di lapangan, aki bisa dibawa 2 set beserta dengan charger aki untuk isi ulang ketika habis.
Kabel Elektroda
Kabel elektroda terjaga kebersihannya dan tidak terkena air terutama pada bagian socket/sambungan.
Waktu dan Lokasi Pengukuran Geolistrik
Hujan
Alat survey geolistrik harus dijaga agar tidak terkena air. Terutama pada bagian depan main unit yang terdapat celah air masuk dan antar penghubung kabel yang bisa mempengaruhi aliran arus dan tegangan listrik dan mengurangi kualitas data. Air juga bisa menyebabkan karat pada alat atau antar kabel penghubung sehingga harus dijaga agar selalu bersih dan kering.
Apabila terjadi hujan deras sebaiknya pengukuran geolistrik dihentikan terlebih dahulu. Hujan yang deras dapat mempengaruhi hasil survey terutama karena air yang terserap ke dalam tanah. Aliran air di dalam lapisan tanah menyebabkan noise pada data. Sehingga sebaiknya survey dilanjutkan beberapa saat setelah hujan selesai turun.
Cuaca ekstrim panas dan ekstrim dingin
Setiap alat memiliki rentang suhu optimal dalam pengoperasiannya, termasuk juga alat geolistrik. Suhu yang terlalu dingin atau terlalu panas dapat mengakibatkan kerusakan pada alat survey.
Petir
Petir atau Geledek dapat menyambar ke alat atau kabel yang teraliri listrik. Suatu medium yang teraliri listrik menghasilkan medan magnet yang mengundang petir.
Sinar matahari
LCD display alat geofisika harus terlindungi dari sinar matahari agar tetap terjaga kontrasnya.
Malam hari
Kondisi malam hari yang gelap dapat mengurangi tingkat fokus dari team lapangan dan biasanya hewan malam sering keluar. Hewan yang keluar tersebut bisa merusak peralatan geolistrik terutama kabel yang sedang dibentangkan.
Daftar Pengalaman Jasa Survey Geolistrik oleh Geochem
Harga Konsultan Jasa Survey Geolistrik
Biaya atau anggaran untuk jasa survey geolistrik dari Geochem Survey dapat dinegosiasikan bergantung volume dan detail pekerjaan.
Contoh Hasil Interpretasi, Pemodelan, dan Laporan Data Geolistrik
