Jasa side scan sonar digunakan untuk memetakan objek, tekstur, dan kondisi permukaan dasar laut atau dasar perairan dengan citra akustik resolusi tinggi. Metode ini sangat berguna untuk pemetaan objek dasar laut, inspeksi pipa bawah laut, kabel bawah laut, marine hazard survey, pekerjaan pelabuhan, dredging, offshore, dan investigasi infrastruktur kelautan.
Berbeda dari survey bathymetry yang fokus mengukur kedalaman, side scan sonar memberikan gambaran visual akustik mengenai apa yang berada di permukaan dasar perairan. Objek seperti pipa, kabel, bangkai kapal, batu besar, debris, jangkar, bekas struktur, atau area sedimen dengan tekstur berbeda dapat diidentifikasi melalui pola pantulan dan bayangan akustik.
PT Geochem Survey International menyediakan layanan side scan sonar survey untuk mendukung kebutuhan hidrografi, inspeksi koridor pipa dan kabel, pelabuhan, marine construction, dredging, dan proyek offshore. Pekerjaan dapat dikombinasikan dengan survey bathymetry, sub bottom profiling, magnetometer, dan survey hidrografi lain agar informasi dasar laut menjadi lebih lengkap.
Apa Itu Side Scan Sonar?
Side scan sonar adalah metode survey akustik yang memancarkan gelombang suara ke sisi kiri dan kanan lintasan kapal untuk menghasilkan citra dasar laut. Instrumen yang disebut towfish biasanya ditarik di belakang kapal atau dipasang pada sistem tertentu, lalu memancarkan sinyal akustik secara lateral ke dasar perairan.
Pantulan gelombang akustik dari dasar laut akan membentuk sonogram. Dari sonogram tersebut, interpreter dapat membaca perbedaan tekstur sedimen, objek yang menonjol, bayangan akustik, dan bentuk anomali di permukaan dasar laut. Hasilnya menyerupai “foto akustik” dasar laut, meskipun data yang dihasilkan berasal dari pantulan suara, bukan kamera optik.
Side scan sonar sangat berguna ketika proyek membutuhkan identifikasi objek dan kondisi permukaan dasar laut, bukan hanya data kedalaman. Karena itu, metode ini sering digunakan bersama bathymetry untuk menghasilkan pemahaman yang lebih menyeluruh mengenai kondisi dasar perairan.
Mengapa Side Scan Sonar Penting untuk Pemetaan Objek Dasar Laut?
Pada banyak proyek kelautan, mengetahui kedalaman saja belum cukup. Tim engineering juga perlu mengetahui apakah terdapat objek, rintangan, pipa, kabel, debris, atau perubahan tekstur dasar laut yang dapat memengaruhi desain, konstruksi, operasi, maupun keselamatan pekerjaan.
- Mendeteksi objek yang berada di permukaan dasar laut.
- Membantu identifikasi pipa, kabel, debris, batu besar, atau bangkai kapal.
- Mendukung marine hazard survey sebelum dredging atau konstruksi laut.
- Membantu inspeksi koridor pipa dan kabel bawah laut.
- Mengidentifikasi perubahan tekstur dasar laut dan sebaran sedimen.
- Mendukung perencanaan pelabuhan, jetty, breakwater, dan alur pelayaran.
- Memberikan data pendukung untuk keputusan engineering dan mitigasi risiko.
Dalam proyek dredging, offshore, atau instalasi pipa bawah laut, objek kecil yang tidak terpetakan dapat menjadi risiko besar. Side scan sonar membantu mengurangi ketidakpastian tersebut dengan memberikan citra akustik yang dapat dianalisis sebelum pekerjaan utama dilakukan.
Aplikasi Jasa Side Scan Sonar
Jasa side scan sonar dapat digunakan pada berbagai proyek kelautan, perairan, dan infrastruktur bawah laut. Aplikasinya tidak terbatas pada laut terbuka, tetapi juga dapat digunakan pada pelabuhan, area jetty, sungai besar, danau, waduk, atau area perairan lain yang membutuhkan pemetaan objek dasar.
- Pemetaan objek dasar laut untuk proyek offshore dan hidrografi.
- Inspeksi pipa bawah laut dan kabel bawah laut.
- Marine hazard survey sebelum dredging, pengeboran, atau instalasi struktur.
- Pemeriksaan area pelabuhan, jetty, dermaga, dan breakwater.
- Pemetaan debris, obstacle, batu besar, atau objek tak dikenal.
- Survey rute pipa dan kabel bawah laut sebelum konstruksi.
- Inspeksi kondisi seabed pada area reklamasi dan pengerukan.
- Survey investigasi bangkai kapal, jangkar, atau struktur tenggelam.
Untuk pekerjaan yang membutuhkan data kedalaman detail, side scan sonar sebaiknya dikombinasikan dengan survey bathymetry. Untuk mengetahui kondisi lapisan di bawah dasar laut, metode ini dapat dilengkapi dengan sub bottom profiler.
Side Scan Sonar untuk Inspeksi Pipa dan Kabel Bawah Laut
Salah satu aplikasi utama side scan sonar adalah inspeksi koridor pipa dan kabel bawah laut. Citra sonogram dapat membantu mengidentifikasi posisi pipa, kondisi pipa yang terekspos di permukaan dasar laut, indikasi free span, area tertimbun sedimen, atau objek lain yang berada di sekitar jalur pipa dan kabel.
Pada proyek instalasi pipa baru, side scan sonar dapat digunakan untuk memeriksa rute sebelum konstruksi. Data ini membantu mengetahui apakah terdapat rintangan dasar laut yang perlu dihindari, seperti batu besar, debris, sisa struktur, bangkai kapal, atau area seabed yang tidak sesuai untuk instalasi.
Untuk pipa dan kabel eksisting, survey dapat digunakan sebagai bagian dari inspeksi berkala. Hasilnya dapat dikorelasikan dengan data bathymetry, magnetometer, ROV, atau data as-built agar kondisi koridor bawah laut dapat dievaluasi lebih lengkap.
Side Scan Sonar untuk Marine Hazard Survey
Marine hazard survey bertujuan mengidentifikasi potensi bahaya di dasar laut sebelum pekerjaan utama dilakukan. Bahaya tersebut dapat berupa objek keras, debris, bangkai kapal, material logam, struktur lama, anchor drag mark, atau obstacle lain yang dapat mengganggu pengerukan, instalasi pipa, pengeboran, maupun konstruksi laut.
Side scan sonar menjadi salah satu metode utama dalam marine hazard survey karena mampu memberikan citra permukaan dasar laut dengan resolusi tinggi. Objek yang menonjol dari seabed biasanya menghasilkan bayangan akustik yang membantu interpreter mengenali bentuk dan ukurannya.
Jika ditemukan target yang memerlukan verifikasi lebih lanjut, data side scan sonar dapat dijadikan dasar untuk inspeksi visual menggunakan ROV, penyelaman, magnetometer, atau metode konfirmasi lain sesuai kebutuhan proyek.
Perbedaan Side Scan Sonar, Bathymetry, dan Sub Bottom Profiler
Side scan sonar, bathymetry, dan sub bottom profiler sering digunakan dalam paket survey hidrografi, tetapi masing-masing memiliki fungsi berbeda. Memahami perbedaannya penting agar metode yang dipilih sesuai dengan tujuan proyek.
| Metode | Fungsi Utama | Output Utama | Aplikasi |
|---|---|---|---|
| Side Scan Sonar | Merekam citra akustik permukaan dasar laut | Sonogram, mosaic, peta objek | Deteksi objek, pipa, kabel, debris, marine hazard |
| Bathymetry | Mengukur kedalaman dasar perairan | Peta kedalaman, kontur batimetri, DEM seabed | Pelabuhan, alur pelayaran, dredging, desain perairan |
| Sub Bottom Profiler | Menginvestigasi lapisan di bawah dasar laut | Profil stratigrafi sedimen bawah dasar | Pipa, kabel, fondasi laut, sedimentasi, geologi dangkal |
Jika proyek hanya membutuhkan kedalaman, bathymetry dapat menjadi metode utama. Jika proyek perlu mengetahui objek dan tekstur permukaan dasar laut, side scan sonar diperlukan. Jika proyek perlu memahami lapisan sedimen di bawah seabed, sub bottom profiler menjadi metode pelengkap yang penting.

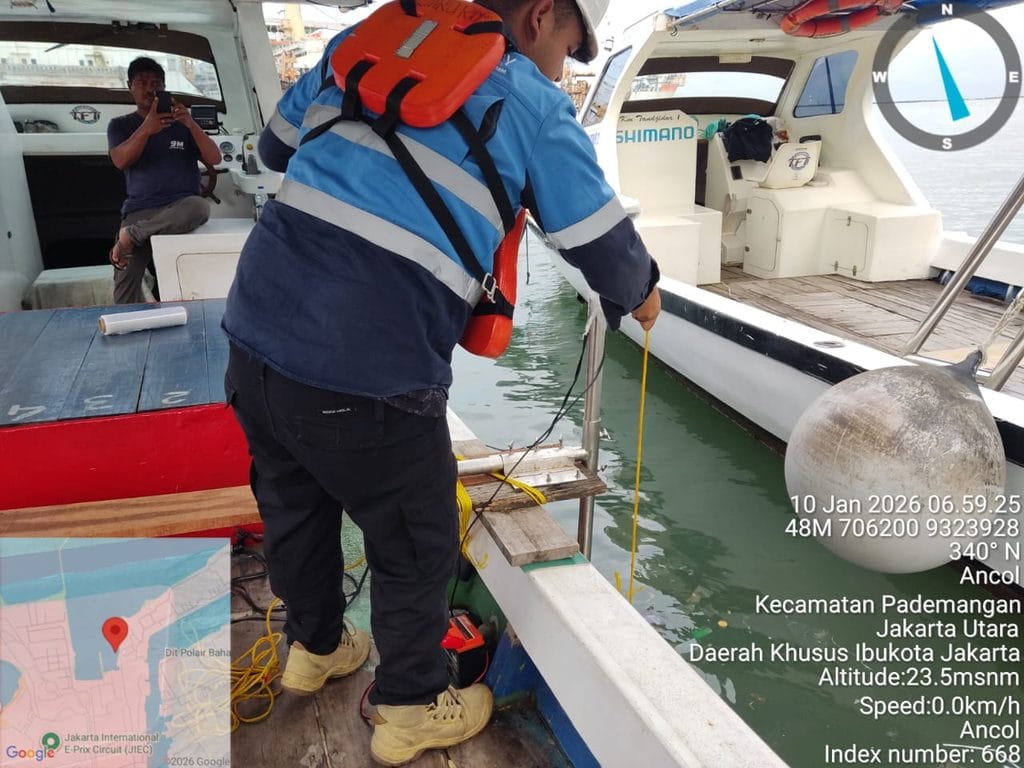

Metode Akuisisi Side Scan Sonar di Lapangan
Akurasi dan kualitas hasil side scan sonar sangat dipengaruhi oleh perencanaan lintasan, kondisi perairan, kecepatan kapal, posisi towfish, frekuensi alat, dan proses pengolahan data. Karena itu, pekerjaan perlu dilakukan dengan prosedur survey hidrografi yang terkontrol.
1. Studi Awal Area Survey
Tahap awal dilakukan dengan memahami lokasi survey, luas area, kedalaman perairan, arus, gelombang, target objek, serta tujuan pekerjaan. Informasi ini digunakan untuk menentukan metode akuisisi, kebutuhan kapal, jarak lintasan, dan jenis output yang akan disiapkan.
2. Perencanaan Trackline dan Coverage
Lintasan survey dirancang agar area target tertutup dengan overlap yang cukup. Jarak antar-lintasan disesuaikan dengan swath width side scan sonar, kedalaman perairan, dan resolusi yang dibutuhkan. Overlap diperlukan untuk mengurangi risiko gap data dan membantu proses mosaicking.
3. Akuisisi Data dengan Towfish
Towfish side scan sonar ditarik di belakang kapal pada ketinggian tertentu dari dasar perairan. Selama akuisisi, tim memantau kualitas sinyal, ketinggian towfish, kecepatan kapal, posisi lintasan, dan kondisi perairan agar citra yang dihasilkan tetap stabil.
4. Positioning dan Georeferencing
Data posisi direkam menggunakan sistem positioning yang sesuai dengan kebutuhan akurasi proyek. Posisi data side scan sonar kemudian dikoreksi dan dihubungkan dengan sistem koordinat agar objek yang terdeteksi dapat dipetakan secara georeferenced.
5. Pengolahan Sonogram dan Mosaicking
Data mentah diproses untuk memperbaiki geometri citra, mengurangi noise, melakukan slant range correction, dan menyusun mosaic sonogram. Hasil mosaic memberikan gambaran area dasar laut secara lebih menyeluruh.
6. Interpretasi Target dan Penyusunan Laporan
Objek atau anomali pada sonogram diinterpretasikan berdasarkan bentuk, ukuran, bayangan akustik, tekstur, dan konteks lokasi. Target yang relevan dicatat dalam daftar anomali lengkap dengan koordinat, ukuran estimasi, deskripsi, dan rekomendasi verifikasi jika diperlukan.
Output Laporan Side Scan Sonar Survey
Output side scan sonar survey disusun agar dapat digunakan oleh owner, konsultan, kontraktor marine, tim hidrografi, offshore engineer, maupun pihak yang membutuhkan data dasar laut untuk pengambilan keputusan teknis.
- Peta lokasi dan cakupan area survey.
- Layout trackline dan coverage survey.
- Sonogram mosaic georeferenced.
- Peta sebaran objek atau anomali dasar laut.
- Daftar target lengkap dengan koordinat dan deskripsi.
- Estimasi dimensi objek berdasarkan citra akustik jika memungkinkan.
- Interpretasi tekstur dasar laut dan area anomali.
- Korelasi dengan data bathymetry, SBP, atau magnetometer jika tersedia.
- Catatan keterbatasan data dan rekomendasi verifikasi lanjutan.
- Laporan teknis dalam format digital sesuai kebutuhan proyek.
Jika side scan sonar dilakukan bersama metode lain, hasil laporan dapat disusun sebagai bagian dari laporan hidrografi atau marine geophysical survey yang lebih lengkap.
Integrasi Side Scan Sonar dengan Survey Hidrografi Lain
Side scan sonar memberikan informasi visual akustik mengenai permukaan dasar laut, tetapi untuk kebutuhan engineering biasanya perlu dikombinasikan dengan data lain. Integrasi multi-sensor membantu menghasilkan gambaran bawah laut yang lebih lengkap dan mengurangi ambiguitas interpretasi.
Survey bathymetry memberikan data kedalaman dan bentuk topografi dasar perairan. Sub bottom profiling memberikan informasi lapisan sedimen di bawah dasar laut. Magnetometer dapat membantu mengidentifikasi target logam. Data pengamatan pasang surut digunakan untuk koreksi kedalaman dan referensi elevasi.
Pada proyek pelabuhan, dredging, pipa bawah laut, kabel bawah laut, dan offshore, kombinasi data tersebut membantu tim engineering memahami kondisi permukaan, kedalaman, struktur sedimen, serta potensi bahaya dasar laut secara lebih menyeluruh.
Data yang Perlu Disiapkan Sebelum Survey
Sebelum melakukan jasa side scan sonar, ada beberapa data awal yang sebaiknya disiapkan agar tim teknis dapat merancang survey dengan lebih efektif dan sesuai kebutuhan proyek.
- Lokasi area survey dan batas koordinat pekerjaan.
- Tujuan survey, misalnya deteksi objek, inspeksi pipa, marine hazard, atau survey rute.
- Perkiraan kedalaman perairan dan kondisi arus atau gelombang.
- Informasi pipa, kabel, atau struktur eksisting jika tersedia.
- Data bathymetry, chart, as-built, atau hasil survey sebelumnya jika ada.
- Kebutuhan resolusi, coverage, dan format deliverable.
- Jadwal pekerjaan dan batasan operasional di area perairan.
- Kebutuhan integrasi dengan bathymetry, SBP, magnetometer, atau ROV.
Untuk area pelabuhan atau perairan aktif, informasi terkait izin, aktivitas kapal, zona keselamatan, dan jam operasional juga perlu dikomunikasikan sejak awal agar survey dapat berjalan aman dan efisien.
Keterbatasan Side Scan Sonar yang Perlu Dipahami
Side scan sonar sangat efektif untuk deteksi objek dan pemetaan tekstur dasar laut, tetapi hasilnya tetap memiliki keterbatasan. Metode ini tidak secara langsung mengukur kedalaman seperti echosounder dan tidak memberikan informasi detail tentang lapisan di bawah dasar laut seperti sub bottom profiler.
Objek yang terkubur sedimen mungkin tidak terlihat jelas pada side scan sonar. Interpretasi juga dapat dipengaruhi oleh kondisi dasar laut, bayangan akustik, noise, ketinggian towfish, resolusi frekuensi, dan kualitas positioning. Karena itu, target penting sering perlu diverifikasi dengan metode tambahan.
Untuk proyek kritis, side scan sonar sebaiknya digunakan sebagai bagian dari paket survey hidrografi atau marine geophysical survey. Dengan begitu, data objek, kedalaman, sedimen, dan potensi target logam dapat saling melengkapi.
Mengapa Memilih PT Geochem Survey International?
PT Geochem Survey International menyediakan layanan survey teknik dan geoscience consulting untuk kebutuhan hidrografi, marine geophysical survey, geofisika, geoteknik, hidrogeologi, topografi, dan pemetaan. Dalam pekerjaan side scan sonar, tim teknis mengutamakan perencanaan lintasan yang baik, akuisisi data yang rapi, dan interpretasi target yang dapat digunakan untuk kebutuhan engineering.
Untuk proyek kelautan, data dasar laut perlu dibaca secara hati-hati. Side scan sonar menghasilkan citra akustik yang kuat untuk mendeteksi objek, tetapi interpretasi terbaik biasanya diperoleh ketika data dikombinasikan dengan bathymetry, pasang surut, SBP, magnetometer, dan informasi proyek lainnya.
- Berpengalaman dalam survey hidrografi dan marine geophysical survey.
- Dapat mendukung pemetaan objek dasar laut, inspeksi pipa, kabel, pelabuhan, dan dredging.
- Dapat mengintegrasikan side scan sonar dengan bathymetry, SBP, magnetometer, dan pengamatan pasang surut.
- Output dapat disesuaikan menjadi sonogram mosaic, peta target, daftar anomali, dan laporan teknis.
- Laporan disusun agar dapat digunakan oleh owner, konsultan, kontraktor, dan tim engineering.
Konsultasikan Kebutuhan Side Scan Sonar Anda
Jika Anda membutuhkan jasa side scan sonar, pemetaan objek dasar laut, inspeksi pipa bawah laut, survey kabel bawah laut, marine hazard survey, atau investigasi dasar laut untuk pelabuhan dan offshore, tim PT Geochem Survey International dapat membantu menentukan metode survey yang sesuai dengan kondisi lokasi dan kebutuhan proyek.
Lihat pengalaman pekerjaan kami di halaman portfolio Geochem Survey atau hubungi tim kami untuk mendiskusikan lokasi survey, luas area atau panjang koridor, target objek, kebutuhan integrasi sensor, dan format laporan yang dibutuhkan.
