Jasa Deteksi Sesar Geofisika

Jasa deteksi sesar geofisika digunakan untuk mengidentifikasi indikasi zona patahan atau fault di bawah permukaan sebelum proyek bendungan, jalan, terowongan, jembatan, pembangkit listrik, atau infrastruktur penting lainnya dibangun. Investigasi ini membantu memahami kondisi geologi struktur, zona lemah, diskontinuitas lapisan, dan potensi risiko geoteknik yang dapat memengaruhi desain serta keselamatan proyek.

Dalam proyek infrastruktur, keberadaan sesar tidak selalu terlihat jelas dari permukaan. Jejak patahan dapat tertutup tanah, sedimen muda, vegetasi, endapan aluvial, atau aktivitas pembangunan sebelumnya. Karena itu, fault detection survey biasanya membutuhkan kombinasi data geologi, geomorfologi, geofisika, topografi, dan interpretasi bawah permukaan.

PT Geochem Survey International menyediakan layanan deteksi sesar geofisika untuk mendukung investigasi tapak, studi kelayakan, desain awal, mitigasi risiko geologi, dan verifikasi kondisi bawah permukaan. Metode yang digunakan dapat mencakup seismik, geolistrik ERT, geomagnet, GPR, topografi, drone mapping, dan pemetaan geologi sesuai kebutuhan proyek.

Table of Contents

Apa Itu Deteksi Sesar Geofisika?

Deteksi sesar geofisika adalah proses investigasi bawah permukaan untuk mengidentifikasi indikasi keberadaan patahan, zona rekahan, atau bidang diskontinuitas geologi menggunakan metode geofisika. Tujuannya bukan hanya menemukan posisi sesar, tetapi juga memahami orientasi, kedalaman, lebar zona gangguan, dan hubungannya dengan rencana struktur yang akan dibangun.

Sesar atau fault adalah zona di mana batuan mengalami pergeseran akibat gaya tektonik. Pada beberapa kasus, zona sesar dapat menjadi area lemah karena batuan mengalami rekahan intensif, pelapukan, alterasi, atau menjadi jalur aliran air tanah. Kondisi ini penting untuk dipahami sebelum menentukan lokasi fondasi, tubuh bendungan, terowongan, jalan, atau struktur kritis lainnya.

Metode geofisika membantu membaca perubahan sifat fisik batuan di bawah permukaan. Zona sesar dapat menunjukkan kontras kecepatan gelombang seismik, perubahan resistivitas, anomali magnetik, atau diskontinuitas refleksi yang berbeda dari batuan sekitarnya.

Mengapa Fault Detection Survey Penting untuk Infrastruktur?

Infrastruktur besar membutuhkan pemahaman kondisi geologi yang lebih detail karena struktur tersebut beroperasi dalam jangka panjang dan menanggung risiko tinggi. Jika zona sesar tidak teridentifikasi sejak awal, keputusan lokasi dan desain dapat menjadi kurang tepat, terutama pada area dengan aktivitas tektonik, topografi curam, atau litologi yang kompleks.

Mengidentifikasi zona patahan, rekahan, atau zona lemah bawah permukaan.
Mendukung pemilihan lokasi struktur utama dan fasilitas pendukung.
Membantu evaluasi risiko geologi pada bendungan, terowongan, jembatan, dan pembangkit.
Memberikan data pendukung untuk desain fondasi dan stabilitas lereng.
Membantu mengurangi risiko perubahan desain akibat temuan geologi terlambat.
Mendukung studi kelayakan, investigasi tapak, dan kajian mitigasi bencana.
Mengintegrasikan data permukaan dan bawah permukaan dalam satu model interpretasi.

Untuk proyek yang berada di area geologi kompleks, fault detection survey sebaiknya dilakukan sejak tahap studi awal. Semakin awal sesar atau zona lemah diidentifikasi, semakin besar peluang tim desain menyesuaikan layout, trase, posisi struktur, atau kebutuhan investigasi lanjutan.

Jenis Proyek yang Membutuhkan Deteksi Sesar

Deteksi sesar geofisika dibutuhkan pada proyek yang sangat bergantung pada kestabilan tapak dan kondisi bawah permukaan. Kebutuhan ini dapat muncul pada tahap perencanaan awal, studi kelayakan, detail engineering design, maupun verifikasi lapangan.

Bendungan, tanggul, spillway, dan infrastruktur sumber daya air.
Terowongan jalan, terowongan air, dan struktur bawah tanah.
Jalan tol, jalan nasional, jalur kereta, dan koridor infrastruktur panjang.
Jembatan, flyover, dan struktur fondasi besar.
Pembangkit listrik, PLTA, PLTP, dan fasilitas energi.
Kawasan industri, fasilitas strategis, dan bangunan risiko tinggi.
Proyek tambang yang membutuhkan evaluasi struktur geologi.
Area rawan longsor, rekahan, deformasi tanah, atau riwayat gempa lokal.

Pada bendungan, posisi zona sesar dapat berpengaruh terhadap pemilihan as bendungan, abutment, fondasi, dan potensi rembesan. Pada terowongan, zona sesar dapat berkaitan dengan batuan hancur, rekahan, inflow air, dan potensi deformasi. Pada jalan dan jembatan, zona lemah dapat memengaruhi stabilitas lereng, fondasi, dan trase.

Indikasi Geofisika pada Zona Sesar

Zona sesar dapat menghasilkan respons geofisika yang berbeda tergantung jenis batuan, tingkat rekahan, kandungan air, mineral lempung, alterasi, dan kedalaman target. Karena itu, interpretasi tidak boleh hanya bergantung pada satu parameter, tetapi perlu melihat pola anomali secara terpadu.

Kontras kecepatan seismik: zona rekahan atau batuan lemah dapat menunjukkan nilai kecepatan gelombang yang lebih rendah.
Diskontinuitas lapisan: lapisan bawah permukaan dapat terlihat terputus, bergeser, atau berubah mendadak.
Anomali resistivitas: zona sesar yang jenuh air atau mengandung lempung dapat menunjukkan resistivitas lebih rendah.
Anomali magnetik: perubahan litologi atau struktur geologi dapat memunculkan pola magnetik yang berbeda.
Offset geomorfologi: ekspresi permukaan seperti kelurusan, gawir, atau pergeseran alur sungai dapat menjadi petunjuk awal.
Zona lemah dangkal: pada area tertentu dapat terlihat melalui GPR, trenching, atau pemetaan geologi detail.

Karena banyak faktor dapat menghasilkan anomali yang mirip, hasil deteksi sesar perlu dikorelasikan dengan data geologi, topografi, citra udara, informasi kegempaan, dan bila diperlukan data bor atau trenching.

Metode Geofisika untuk Fault Detection Survey

Fault detection survey umumnya menggunakan lebih dari satu metode. Pendekatan multi-metode membantu meningkatkan keyakinan interpretasi karena setiap metode membaca sifat fisik bawah permukaan yang berbeda. Pemilihan metode tergantung pada target kedalaman, kondisi site, luas area, akses lapangan, dan kebutuhan output proyek.

Seismik Refraksi dan MASW

Metode seismik digunakan untuk membaca perubahan kecepatan gelombang pada lapisan bawah permukaan. Zona sesar atau batuan lemah dapat menunjukkan kecepatan yang lebih rendah akibat rekahan, pelapukan, atau peningkatan kandungan air. Seismik refraksi dapat membantu memetakan batas lapisan, kedalaman batuan dasar, dan indikasi zona lemah.

MASW dapat digunakan untuk memperoleh profil kecepatan gelombang geser yang berguna dalam evaluasi kekakuan tanah dan analisis respons seismik. Untuk proyek yang membutuhkan parameter dinamis, metode ini juga dapat dikaitkan dengan survey Vs30 dan klasifikasi situs.

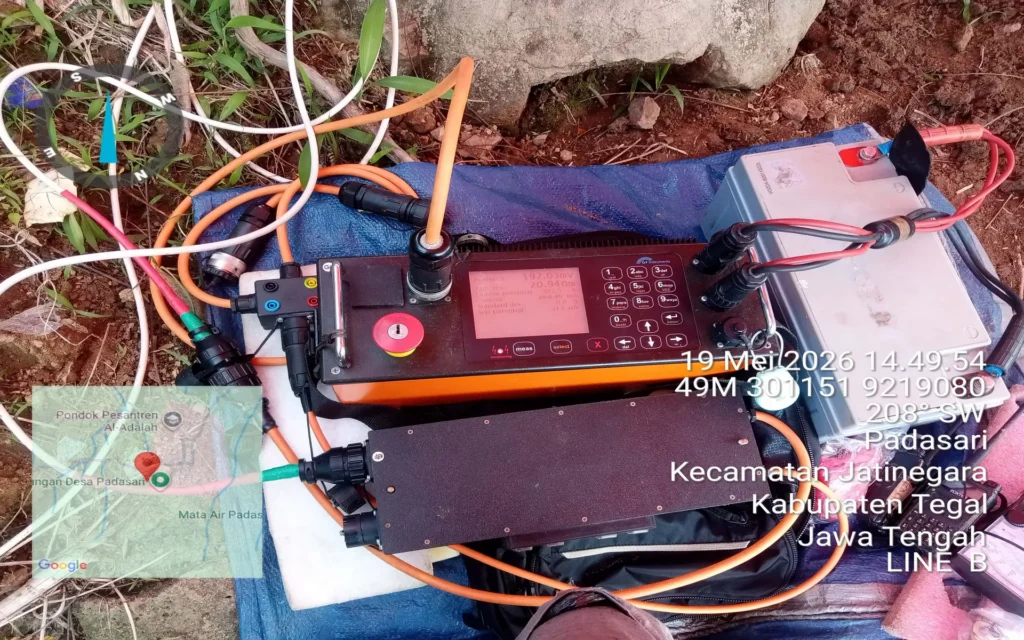

Geolistrik ERT 2D dan 3D

Geolistrik ERT digunakan untuk memetakan variasi resistivitas bawah permukaan. Zona sesar yang mengalami rekahan, pelapukan, alterasi, atau kejenuhan air dapat menunjukkan kontras resistivitas terhadap batuan sekitarnya. ERT 2D menghasilkan penampang, sedangkan ERT 3D dapat membantu melihat sebaran anomali secara volumetrik.

Metode ini sering digunakan pada investigasi geoteknik, longsor, air tanah, dan struktur bawah permukaan. Untuk kebutuhan detail, pekerjaan dapat dikaitkan dengan jasa geolistrik 3D dan ERT 2D.

Geomagnet atau Survey Magnetik

Survey geomagnet digunakan untuk membaca variasi medan magnet bumi yang berkaitan dengan perubahan litologi atau struktur geologi. Pada skala regional, metode ini dapat membantu mengidentifikasi kelurusan struktur, batas batuan, dan anomali yang berpotensi berkaitan dengan patahan.

Geomagnet sering berguna sebagai metode awal untuk area luas, terutama jika target struktur memiliki kontras magnetik yang cukup. Hasilnya perlu dikorelasikan dengan data geologi dan metode geofisika lain agar interpretasi lebih kuat.

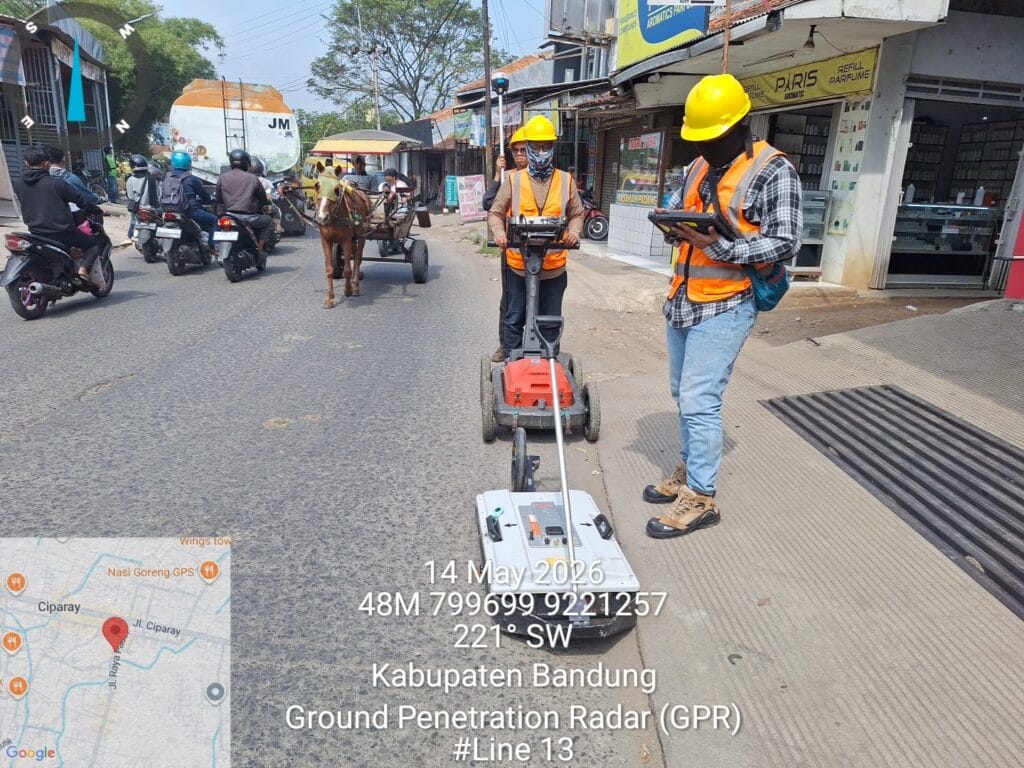

Ground Penetrating Radar atau GPR

GPR digunakan untuk mendeteksi diskontinuitas dangkal, perubahan lapisan, rongga, atau struktur bawah permukaan pada kedalaman relatif dangkal. Pada investigasi sesar, GPR dapat membantu menelusuri indikasi patahan dangkal atau menentukan lokasi verifikasi lanjutan seperti trenching.

Untuk proyek yang membutuhkan data dangkal dengan resolusi tinggi, metode ini dapat dikombinasikan dengan survey georadar atau GPR. Namun, kedalaman dan kualitas data GPR sangat dipengaruhi oleh kondisi tanah, kadar air, lempung, dan noise lapangan.

Drone Mapping, LiDAR, dan Analisis Geomorfologi

Data topografi resolusi tinggi sangat penting untuk melihat ekspresi permukaan sesar, seperti kelurusan lembah, gawir, perubahan teras, atau pergeseran alur sungai. Drone photogrammetry dan LiDAR dapat membantu menghasilkan data elevasi, orthophoto, dan model permukaan yang digunakan dalam interpretasi geomorfologi.

Untuk area luas atau medan sulit, data drone dapat mendukung pemetaan awal sebelum lintasan geofisika ditentukan. Layanan terkait mencakup drone photogrammetry untuk orthophoto dan kontur serta survey drone LiDAR.

Tahapan Pelaksanaan Deteksi Sesar Geofisika

Investigasi sesar perlu dilakukan secara bertahap agar interpretasi yang dihasilkan tidak hanya berdasarkan satu data tunggal. Alur pekerjaan dapat disesuaikan dengan skala proyek, mulai dari studi awal regional hingga investigasi detail pada tapak struktur.

1. Desk Study dan Pengumpulan Data Awal

Tahap awal mencakup pengumpulan peta geologi, data topografi, citra satelit, data kegempaan, laporan terdahulu, dan informasi geoteknik yang tersedia. Data ini digunakan untuk membuat hipotesis awal mengenai potensi sesar, struktur geologi, dan area yang perlu diprioritaskan.

2. Analisis Geomorfologi dan Citra Permukaan

Analisis geomorfologi dilakukan untuk melihat indikasi permukaan seperti kelurusan, gawir, perubahan pola aliran sungai, pergeseran lembah, atau bentuk lahan yang berhubungan dengan struktur geologi. Data drone, DEM, LiDAR, atau orthophoto dapat memperkuat tahap ini.

3. Desain Lintasan Survey Geofisika

Lintasan geofisika dirancang untuk memotong area yang diduga memiliki struktur sesar. Arah lintasan, panjang lintasan, spasi titik, dan metode yang dipilih disesuaikan dengan target kedalaman dan jenis struktur yang ingin diidentifikasi.

4. Akuisisi Data Lapangan

Pengukuran lapangan dilakukan menggunakan metode yang telah dipilih, seperti seismik, geolistrik, geomagnet, GPR, topografi, atau pemetaan geologi. Selama akuisisi, kontrol kualitas dilakukan untuk memastikan data cukup baik untuk diolah dan diinterpretasikan.

5. Pengolahan dan Interpretasi Terpadu

Data dari setiap metode diolah untuk menghasilkan penampang, peta anomali, model bawah permukaan, atau layer GIS. Interpretasi dilakukan dengan menggabungkan pola anomali geofisika, data permukaan, dan informasi geologi sehingga posisi zona sesar dapat diperkirakan secara lebih rasional.

6. Rekomendasi Teknis dan Verifikasi Lanjutan

Hasil interpretasi disusun menjadi rekomendasi teknis. Rekomendasi dapat berupa area yang perlu dihindari, zona yang membutuhkan investigasi tambahan, posisi trenching, kebutuhan bor konfirmasi, atau penyesuaian layout struktur sesuai tingkat risiko geologi.

Output Laporan Fault Detection Survey

Output fault detection survey disusun agar dapat digunakan oleh owner, konsultan geoteknik, konsultan struktur, perencana bendungan, kontraktor, maupun tim studi kelayakan. Format deliverable dapat disesuaikan dengan skala proyek dan metode yang digunakan.

Ringkasan tujuan, lokasi, dan ruang lingkup investigasi.
Peta geologi, geomorfologi, atau struktur regional jika termasuk dalam lingkup pekerjaan.
Peta lokasi lintasan dan titik pengukuran geofisika.
Penampang seismik, resistivitas, GPR, atau model geofisika lain sesuai metode.
Peta anomali geomagnet atau interpretasi struktur jika digunakan.
Interpretasi indikasi zona sesar, zona rekahan, atau zona lemah.
Korelasi dengan data topografi, geologi, bor, atau data lapangan lain jika tersedia.
Rekomendasi area prioritas, investigasi lanjutan, atau mitigasi risiko.
Catatan keterbatasan metode dan tingkat keyakinan interpretasi.
Laporan teknis dalam format digital.

Untuk proyek besar, hasil laporan dapat dilengkapi dengan peta GIS, model 3D, profil lintasan, atau bahan presentasi teknis untuk kebutuhan diskusi dengan tim desain dan pemilik proyek.

Integrasi dengan Geoteknik, Hidrologi, dan Desain Infrastruktur

Deteksi sesar tidak berdiri sendiri. Dalam proyek infrastruktur, hasil geofisika perlu diintegrasikan dengan data geoteknik, hidrologi, topografi, dan desain struktur. Integrasi ini penting karena keberadaan sesar dapat memengaruhi kestabilan lereng, rembesan, fondasi, deformasi, dan risiko kegempaan lokal.

Pada bendungan, data fault detection dapat dikombinasikan dengan bor geoteknik, uji permeabilitas, pemetaan geologi teknik, dan analisis rembesan. Pada jalan dan terowongan, data sesar dapat dikaitkan dengan kestabilan lereng, kondisi batuan, inflow air, dan zona deformasi.

Jika proyek membutuhkan investigasi tanah dan batuan lebih lanjut, layanan terkait dapat mencakup bor geoteknik dan SPT, survey seismik refraksi dan MASW, serta survey geolistrik untuk geoteknik.

Data yang Perlu Disiapkan Sebelum Survey

Sebelum melakukan jasa deteksi sesar geofisika, ada beberapa data awal yang sebaiknya disiapkan agar tim teknis dapat menentukan metode dan desain survey yang sesuai.

Lokasi proyek dan batas area investigasi.
Jenis proyek, misalnya bendungan, jalan, terowongan, jembatan, atau pembangkit.
Tujuan investigasi, apakah studi awal, verifikasi tapak, atau investigasi detail.
Peta geologi, peta topografi, DEM, citra satelit, atau data drone jika tersedia.
Rencana layout struktur, trase, as bendungan, atau alternatif tapak.
Data bor, SPT, sondir, test pit, atau data geoteknik sebelumnya jika tersedia.
Informasi riwayat longsor, rekahan, deformasi, atau kegempaan lokal.
Target kedalaman investigasi dan kebutuhan output laporan.

Data awal yang lengkap membantu menghindari desain survey yang terlalu umum. Pada proyek kritis, desain lintasan dan metode sebaiknya disusun bersama tim geoteknik, geologi, dan perencana struktur agar output benar-benar menjawab kebutuhan teknis proyek.

Keterbatasan Deteksi Sesar Geofisika

Deteksi sesar geofisika sangat membantu dalam memahami struktur bawah permukaan, tetapi hasilnya tetap berupa interpretasi. Tidak semua anomali geofisika pasti merupakan sesar, dan tidak semua sesar menghasilkan respons yang mudah dikenali oleh satu metode.

Zona resistivitas rendah dapat disebabkan oleh sesar, tetapi juga bisa berasal dari lempung, air tanah, pelapukan, atau material konduktif lain. Kecepatan seismik rendah dapat berkaitan dengan rekahan, tetapi juga dapat terjadi pada tanah lunak atau batuan lapuk. Karena itu, interpretasi harus dilakukan secara hati-hati dan dikorelasikan dengan data pendukung.

Untuk proyek berisiko tinggi, hasil geofisika dapat dilanjutkan dengan verifikasi lapangan seperti pemetaan geologi detail, trenching, bor konfirmasi, pengujian laboratorium, atau monitoring tambahan. Tujuannya adalah meningkatkan keyakinan teknis sebelum keputusan desain final dibuat.

Mengapa Memilih PT Geochem Survey International?

PT Geochem Survey International menyediakan layanan survey teknik dan geoscience consulting untuk kebutuhan geofisika, geoteknik, geologi, hidrogeologi, hidrografi, topografi, dan pemetaan. Dalam pekerjaan deteksi sesar geofisika, tim teknis mengutamakan pendekatan multi-metode dan interpretasi yang mempertimbangkan kondisi geologi setempat.

Investigasi sesar membutuhkan pemahaman lintas disiplin. Data geofisika perlu dibaca bersama peta geologi, geomorfologi, struktur regional, data geoteknik, dan kebutuhan desain. Karena itu, pendekatan terpadu menjadi penting agar hasil survey tidak hanya berupa penampang data, tetapi menjadi informasi yang dapat digunakan untuk pengambilan keputusan proyek.

Berpengalaman dalam survey geofisika, geoteknik, dan pemetaan bawah permukaan.
Dapat mendukung fault detection survey untuk bendungan, jalan, terowongan, jembatan, dan fasilitas energi.
Metode dapat mencakup seismik, ERT 2D/3D, geomagnet, GPR, topografi, drone mapping, dan pemetaan geologi.
Dapat mengintegrasikan hasil geofisika dengan data bor, geoteknik, topografi, dan interpretasi geologi.
Laporan teknis disusun agar dapat digunakan oleh owner, konsultan, kontraktor, dan tim perencana.

Konsultasikan Kebutuhan Fault Detection Survey Anda

Jika Anda membutuhkan deteksi sesar geofisika, fault detection survey, pemetaan patahan, atau investigasi zona lemah untuk bendungan, terowongan, jalan, jembatan, pembangkit, dan infrastruktur kritis lainnya, tim PT Geochem Survey International dapat membantu menentukan metode survey yang sesuai dengan kondisi lokasi dan kebutuhan proyek.

Lihat pengalaman pekerjaan kami di halaman portfolio Geochem Survey atau hubungi tim kami untuk mendiskusikan lokasi proyek, jenis struktur, target kedalaman, data geologi yang tersedia, dan output teknis yang dibutuhkan.
