Gambar 1. Pelaksanaaan Kegiatan Well Logging Resistivity di Sumur Bor Air Tanah



Survey Well Logging pertama kali dikembangkan untuk industri migas oleh Marcel dan Conrad Schlumberger pada tahun 1927. Mereka menggunakan log resistivitas untuk mendeteksi perbedaan porositas dari batupasir pada lapangan minyak di Prancis. Hingga kini, teknolpgi well logging banyak mengalami perkembangan dan inovasi, mulai dari log konvensional seperti log gamma ray, log self potential, dll. hingga log unconventional seperti nuclear magnetic resonance (NMR), dan dipmeter. Well logging banyak digunanakan dalam eksplorasi batubara, hidrologi, dan juga minyak dan gas bumi. Hal ini dikarenakan well logging mampu untuk mengukur besaran-besaran fisik batuan secara lebih detail dalam memberikan informasi bawah permukaan yang meliputi karakteristik litologi, ketebalan lapisan, kandungan fluida, korelasi struktur, dan kontinuitas batuan dari lubang bor. Logging adalah metode ataupun teknik dalam pengambilan data, sedangkan log adalah hasil rekaman dalam fungsi kedalaman terhadap proses logging.





Apakah itu Metode Well Logging?

Well logging merupakan salah satu metode eksplorasi geofisika yang digunakan untuk menyelidiki dan memperoleh gambaran bawah permukaan dengan memanfaatkan pamareter fisika batuan. Well logging biasanya dilakukan segera ketika pekerjaan pengeboran telah selesai. Pelaksanaannya dilakukan dengan memasukkan alat yang disebut sonde ke dalam lubang pemboran hingga ke dasar lubang. Perekaman parameter fisika dilakukan dengan menarik sonde dari dasar lubang hingga ke kedalaman yang diinginkan dengan kecepatan tetap dan menerus. Hasil dari rekaman tersebut akan diperoleh kurva log yang memberikan gambaran hubungan antara kedalaman dan sifat fisika batuaan. Setiap batuan memilki sifat fisis yang khas sehingga dari kurva hasil perekaman akan dapat di interpretasikan kedalaman, ketebalan, dan juga jenis litologi yang berada pada suatu sumur pemboran.



Gambar 2. Alat Well Logging Resistivity.



Jenis Well Logging

Teknik dalam pengambilan data logging memiliki kepekaan terhadap parameter fisis batuan yang berbeda-beda, tergantung jenis well logging yang digunakan. Jenis-jenis tersebut diantaranya adalah log radioaktif (log gamma ray, log densitas, log neutron), log listrik (log resistivitas, log spontaneous potential), log akustik (log sonic), dan log mekanik (log caliper).



Log SP (Spontaneous Potential)

Log Spontaneous Potential (SP) salah satu jenis log listrik yang merekam perbedaan potensial listrik antara elektroda di permukaan dengan elektroda yang terdapat di lubang bor yang bergerak naik–turun. Log SP adalah salah satu metode logging tertua yang dikembangkan oleh perusahaan Schlumberger. Jenis log ini berfungsi untuk mengidentifikasi lapisan permeable dan batas-batas lapisannya, menentukan resistivitas air formasi (Rw), serta memberikan indikasi kualitatif lapisan serpih. Kurva self potential (SP) yang ada akan menunjukkan karakteristik yang berbeda dari tiap jenis litologi. Defleksi kurva SP yang positif ataupun negatif bergantung pada keragaman dari air mud filtrat (Rmf) yang dikenal fresh dan air formasi (Rw) yang dikenal asin.



Log Resistivity (Electrical Well Logging)

Log resistivity adalah jenis log listrik berikutnya yang mengukur nilai resistivitas batuan yang dilewatinya sepanjang lubang bor terhadap elektroda yang ditancapkan dipermukaan.  Resistivitas batuan merupakan kemampuan batuan dalam menghambat jalannya arus listrik yang mengalir melalui batuan tersebut. Nilai resistivitas rendah mengindikasikan batuan tersebut mudah untuk mengalirkan arus listrik, dan nilai resistivitas tinggi mengindikasikan batuan tersebut sulit untuk mengalirkan arus listrik. Kemampuan batuan dalam menghantarkan arus listrik tergantung pada fluida dan juga pori batuan.



Log Gamma Ray

Log gamma ray merupakan salah satu jenis log radioaktif yang mengukur radiasi yang terjadi secara alami dalam formasi geologi. Log jenis ini merekam sifat radioaktivitas alami yang terkandung dalam batuan. Sifat radioaktivitas ini berasal dari peluruhan unsur-unsur Uranium(U), Thoruium(TH) serta Potasium(K), yang terdapat dalam batuan. Unsur-unsur ini secara terus menerus memancarkan sinar gamma yang memiliki energy tinggi yang mampu menembus formasi, sehingga dapat dideteksi oleh detector yang terdapat pada alat logging. Sinar gamma ini banyak digunakan untuk mengetahui lapisan yang bersifat permeabel serta bukan permeabel. Lapisan permeabel yang bersih akan menghasilkan kurva gamma ray yang menunjukkan intensitas radioaktif yang sangat rendah, terkecuali jika terkandung komposisi mineral-mineral tertentu yang bersifat radioaktif. Sedangkan pada lapisan yang kotor, kurva gamma ray akan menunjukkan intensitas radioaktif yang tinggi.



Log Density

Pengukuran log density ditujukan untuk menunnjukkan besarnya densitas dari batuan yang ditembus lubang bor, sehingga berguna dalam penentuan besarnya porositas. Log densitas dapat pula mendeterminasi densitas elektro formasi yang dihubungkan dengan densitas bulk sesungguhnya di dalam gr/cc. Dalam melakukan suatu evaluasi formasi sumur, log densitas digunakan untuk menentukan nilai porositas formasi, mengidentifikasi adanya kandungan gas, dan juga mendeterminasi densitas hidrokarbon. Prinsip kerja log densitas memanfaatkan energy yang berasal dari sinar gamma, sehingga ketika sinar gamma tersebut bertabrakan dengan electron yang terdapat pada batuan akan mengalami pengurangan energy. Energi yang kembali setelah mengalami benturan inilah yang akan diterima oleh detektor. Lemahnya energi yang kembali dan terekam oleh detektor menunjukkan banyaknya electron yang terdapat pada batuan, yang berarti semakin padat pula mineral/batuan yang ditemuinya sepanjang lubang bor sehingga menjadi indikasi dalam penentuan densitas batuan.



Log Sonic

Log akustik/ sonic biasa digunakan dalam eksplorasi hhidrokarbon. Jenis log ini berfungsi dalam penentuan besarnya harga porositas dalam batuan. Log ini dalam eksplorasi hidrokarbon biasa digunakan untuk mengikat data seismik. Prinsip kerjanya yaitu dengan mengukur waktu tempuh dari gelombang bunyi yang dikirimkan oleh transmitter  ke dalam formasi yang diterima oleh penerima pada log sonik.pada jarak tertentu didalam lapisan batuan. Semakin lama waktu tempuhnya maka porositas batuannya tinggi (batuan tidak kompak) dan sebaliknya.









Fungsi dan Tujuan Jasa Survey Well Logging

Keberadaan Lapisan Akuifer dan Posisi Screen Pipa PVC di Sumur Bor Air Tanah

Metode well logging dapat dimanfaatkan dalam penentuan keberadaan lapisan akuifer. Jenis log yang biasa digunakan yaitu jenis log listrik (log self potential, dan log resistivitas). Pemilihan jenis log listrik ini dikarenakan lapisan batuan yang terisi air sebagai akuifer mudah mengalirkan arus listrik dan memiliki nilai potensial yang di alirkan, sehingga dapat digunakan parameter jenis log listrik. Log SP banyak digunakan dalam mendeteksi lapisan-lapisan yang porous dan permeabel, penentuan batas-batas lapisan, penentuan harga tahanan air formasi (R_w) dan dapat juga untuk korelasi batuan dari beberapa sumur di dekatnya. Sedangkan log resistivitas berguna untuk penentuan lapisan yang mengandung air, hal ini karena prinsip pengukurannya yang tergantung pada porositas efektif, dan salinitas air formasi dalam pori-pori batuan.

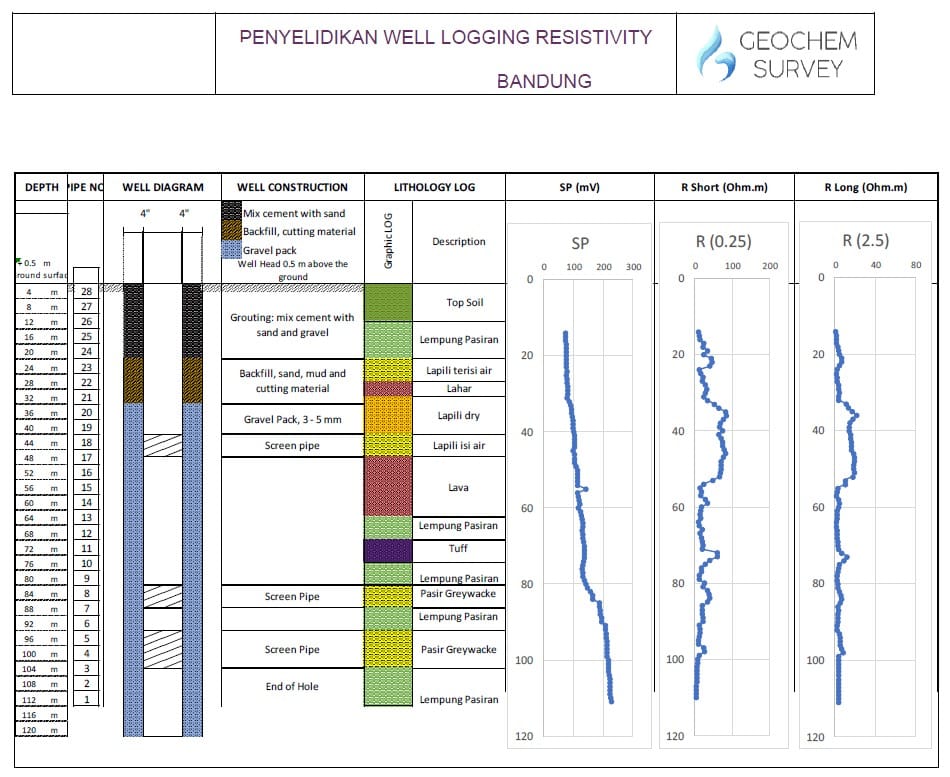

Gambar 3. Contoh hasil Well logging untuk sumur bor.





Eksplorasi Batubara

Well logging geofisika dapat digunakan untuk mengidentifikasi lapisan batubara dengan sifat fisik yang unik termasuk kepadatan rendah dan radioaktivitas alami rendah, resistensi dan resistivitas tinggi. Sifat-sifat fisik ini kontras dengan sebagian besar batuan dalam sekuen batubara. Dengan demikian, logging sumur geofisika dapat memberikan informasi tentang keberadaan, kontinuitas, ketebalan, dan korelasi lapisan batubara yang dangkal/dalam dan daerah lapisan batubara yang tidak diketahui ataupun belum sepenuhnya dieksplorasi  jenis log yang biasa dijumpai dalam eksplorasi batubara adalah log gamma ray dan log densitas. Hal ini dikarenakan kemampuan kedua jenis log ini dalam perekaman respon radiaktif alami batubara yang khas.



Gambar 4. Well logging untuk eksplorasi batubara (sumber: PT Bukit Asam Tbk)





Ekplorasi Minyak dan Gas Bumi

Metode well logging merupakan salah satu metode yang wajib digunakan pada eksplorasi minak dan gas bumi. Jenis logging yang biasa diguanakan adalah log radioaktif, log listrik, log sonic, dan juga log mekanik. Data-data ini biasa digunakan uuntuk mengikat data seismik. Hasil analisis data log dapat digunakan untuk karakterisasi reservoar baik itu porositas, saturasi air, dan permeabiltas, serta untuk parameter penentuan arah eksplorasi dan produksi selanjutnya.



Gambar 5. Well logging untuk Eksplorasi Migas (Sumber: omc.proxsisgroup.com)





Konsultan Jasa Survey Well Logging

Download Contoh Data Hasil Electrical Well Logging

Untuk Contoh Hasil Pengukuran Well Logging Resistivity dapat dilakukan pada link berikut ini: Contoh Data Hasil Survey Well Logging Resistivity

Pengukuran tersebut dilakukan di sumur bor yang belum dipasang screen dengan kedalaman yang diukur dari 14 s/d 111 meter.



Download Contoh Laporan Survey Well Logging

Untuk mendapatkan contoh laporan well logging dapat kontak kepada tenaga ahli geofisika kami.

Gambar 6. Contoh Laporan Hasil Survey Well Logging.



Tutorial Survey Well Logging JQR 3000 dan SAZ Governor 3000

Untuk pelaksanaan well logging dibutuhkan tenaga ahli yang terampil dan biasanya merupakan lulusan / engineer geofisika. Panduan untuk pelaksanaan survei well logging menggunakan alat JQR 3000 (Jehnsen Qeck Resistivity 3000) dapat dilakukan pada link berikut ini Tutorial Alat Well Logging jqr3000_manual

Untuk Panduan Survey Well Logging dengan alat SAZ Governor 3000 dapat ditonton pada video dibawah ini
