GPR georadar dan Pipe Cable Locator sama-sama digunakan untuk mendeteksi utilitas bawah tanah seperti pipa, kabel, saluran, ducting, dan objek terpendam. Namun, keduanya bekerja dengan prinsip berbeda. Karena itu, pertanyaan “mana yang lebih akurat?” tidak bisa dijawab dengan satu metode yang selalu menang.
Pipe Cable Locator lebih akurat untuk melacak jalur utilitas logam atau kabel aktif yang bersifat konduktif. GPR lebih fleksibel karena dapat mendeteksi anomali bawah permukaan, termasuk beberapa pipa non-logam seperti PVC, HDPE, beton, atau saluran yang tidak bisa dibaca oleh locator biasa.
Dalam praktik utility mapping, GPR dan Pipe Cable Locator sering digunakan bersama. Kombinasi keduanya membantu mengurangi risiko utilitas terlewat sebelum pekerjaan galian, pengeboran horizontal, pemasangan pipa, atau konstruksi infrastruktur dimulai.
Perbedaan Utama GPR dan Pipe Cable Locator
Perbedaan utama terletak pada cara kerja alat. GPR membaca pantulan gelombang elektromagnetik dari objek atau perubahan material di bawah tanah. Pipe Cable Locator mendeteksi medan elektromagnetik dari pipa atau kabel yang bersifat konduktif.
| Aspek | GPR / Georadar | Pipe Cable Locator |
|---|---|---|
| Prinsip kerja | Merekam pantulan gelombang radar dari bawah permukaan | Mendeteksi sinyal elektromagnetik dari pipa/kabel konduktif |
| Target utama | Pipa, kabel, saluran, void, struktur, anomali tanah | Pipa logam, kabel listrik, kabel telekomunikasi, tracer wire |
| Pipa non-logam | Bisa terdeteksi jika kontras material cukup | Tidak terdeteksi kecuali ada tracer wire atau sonde |
| Kedalaman | Tergantung jenis tanah, frekuensi antena, dan kondisi lapangan | Baik untuk tracing utilitas konduktif dengan sinyal jelas |
| Output | Radargram, anomali, peta utilitas, interpretasi bawah permukaan | Jalur utilitas, estimasi kedalaman, marking lapangan |
Kapan Pipe Cable Locator Lebih Akurat?
Pipe Cable Locator lebih akurat ketika target yang dicari adalah utilitas konduktif, seperti pipa besi, pipa baja, kabel listrik, kabel telekomunikasi tertentu, atau pipa non-logam yang memiliki tracer wire. Alat ini sangat efektif untuk menelusuri jalur utilitas yang memanjang.
- Melacak jalur kabel listrik aktif.
- Menelusuri pipa logam atau pipa baja.
- Mendeteksi kabel telekomunikasi yang memiliki sinyal atau konduktor.
- Tracing pipa HDPE/PVC yang dilengkapi tracer wire.
- Marking jalur utilitas sebelum penggalian.
- Konfirmasi posisi utilitas yang sudah diketahui dari as-built drawing.
Kelebihan Pipe Cable Locator adalah kecepatan. Jika targetnya jelas dan konduktif, operator dapat menelusuri jalur utilitas dengan cepat dan memberi marking langsung di lapangan.
Kapan GPR Georadar Lebih Unggul?
GPR lebih unggul ketika target utilitas tidak selalu bersifat logam atau ketika kondisi bawah permukaan belum diketahui. Karena GPR membaca pantulan dari perbedaan material, alat ini bisa membantu mendeteksi anomali yang tidak terbaca oleh Pipe Cable Locator.
- Pipa PVC, HDPE, beton, atau saluran non-logam.
- Ducting, conduit, drainase, box culvert, atau struktur tertanam.
- Void, rongga, bekas fondasi, atau perubahan lapisan tanah.
- Area yang tidak memiliki data as-built lengkap.
- Utility mapping pada koridor padat utilitas.
- Survey sebelum HDD, coring, galian, atau pemasangan jaringan baru.

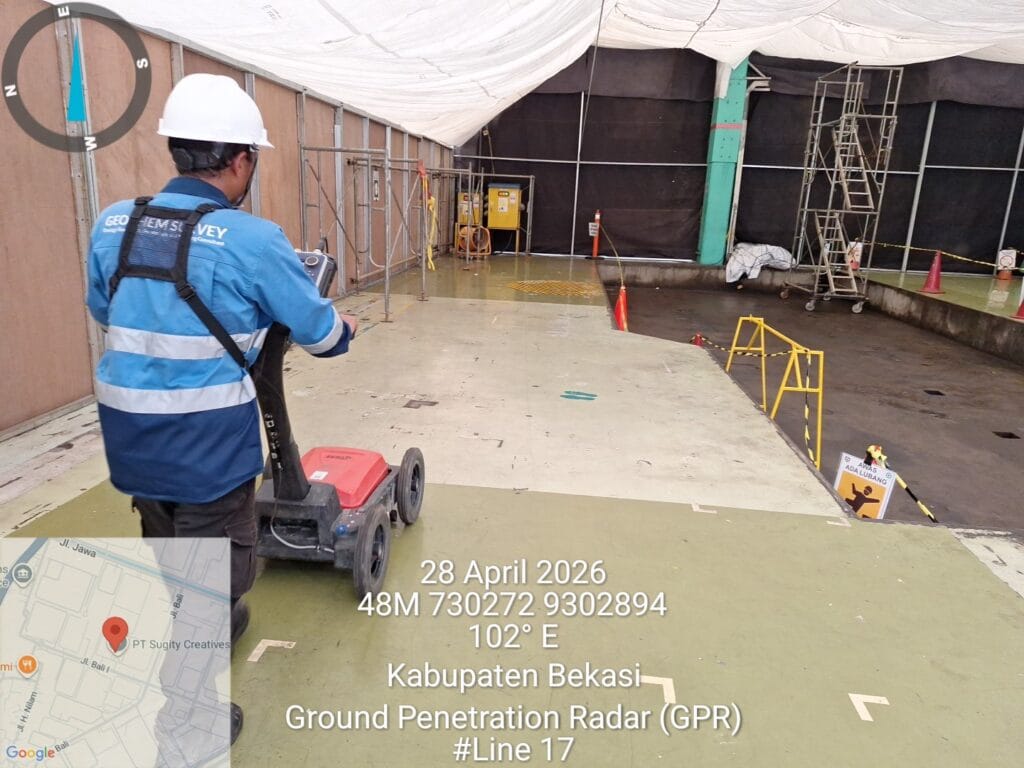

Untuk kebutuhan seperti ini, survey GPR georadar dapat memberikan gambaran bawah permukaan yang lebih luas dibanding hanya mengandalkan locator elektromagnetik.
Mana yang Lebih Akurat untuk Deteksi Pipa?
Untuk pipa logam, Pipe Cable Locator biasanya lebih cepat dan akurat dalam tracing jalur. Untuk pipa non-logam seperti PVC, HDPE, atau beton tanpa tracer wire, GPR lebih relevan karena locator tidak bisa membaca material non-konduktif secara langsung.
| Jenis Target | Metode yang Lebih Disarankan | Catatan |
|---|---|---|
| Pipa besi / baja | Pipe Cable Locator | Sangat efektif jika sinyal jelas dan tidak banyak interferensi. |
| Kabel listrik aktif | Pipe Cable Locator | Cocok untuk tracing cepat dan marking jalur. |
| Pipa PVC / HDPE tanpa tracer wire | GPR | Dapat terdeteksi jika kontras dengan tanah cukup baik. |
| Saluran beton / drainase | GPR | Lebih sesuai untuk membaca anomali struktur bawah permukaan. |
| Koridor utilitas campuran | Kombinasi GPR + Pipe Cable Locator | Pilihan paling aman untuk area padat utilitas. |
Keterbatasan GPR yang Perlu Dipahami
GPR tidak selalu bisa membaca semua objek bawah tanah. Hasilnya dipengaruhi oleh jenis tanah, kadar air, kandungan lempung, frekuensi antena, ukuran objek, kedalaman target, dan noise di lapangan.
- Tanah lempung basah dapat melemahkan sinyal radar.
- Objek terlalu kecil atau terlalu dalam bisa sulit terbaca.
- Interpretasi GPR membutuhkan operator berpengalaman.
- GPR mendeteksi anomali, tetapi tidak selalu bisa memastikan jenis utilitas tanpa data pendukung.
Karena itu, hasil GPR sebaiknya dikorelasikan dengan data as-built, inspeksi lapangan, Pipe Cable Locator, atau verifikasi fisik pada titik kritis.
Keterbatasan Pipe Cable Locator
Pipe Cable Locator sangat berguna, tetapi hanya efektif pada utilitas yang dapat membawa atau memancarkan sinyal elektromagnetik. Jika targetnya pipa plastik tanpa tracer wire, saluran beton, atau objek non-logam lain, alat ini tidak cukup.
- Tidak membaca pipa non-logam tanpa tracer wire atau sonde.
- Interferensi dapat terjadi jika banyak kabel atau pipa logam berdekatan.
- Kedalaman bisa kurang akurat jika sinyal lemah atau jalur bercabang.
- Mode pasif dapat melewatkan utilitas yang tidak memancarkan sinyal.
Untuk proyek dengan risiko tinggi, Pipe Cable Locator sebaiknya tidak digunakan sebagai satu-satunya alat deteksi pipa. Kombinasi dengan GPR akan memberikan cakupan yang lebih baik.
Kapan Harus Menggunakan Keduanya?
Gunakan kombinasi GPR dan Pipe Cable Locator jika lokasi proyek memiliki utilitas campuran, data as-built tidak lengkap, atau pekerjaan memiliki risiko tinggi terhadap utilitas eksisting. Pendekatan ini umum digunakan untuk proyek HDD, galian jalan, kawasan industri, utilitas perkotaan, dan pekerjaan konstruksi di area padat jaringan.
- Pekerjaan Horizontal Directional Drilling atau HDD.
- Galian jalan dan pemasangan jaringan utilitas baru.
- Kawasan industri dengan banyak pipa dan kabel.
- Area perkotaan dengan as-built drawing tidak lengkap.
- Survey sebelum cutting, coring, atau pembongkaran struktur.
- Koridor proyek yang melewati pipa gas, kabel listrik, fiber optic, atau drainase.
Untuk pekerjaan HDD, pembahasan lebih spesifik dapat dibaca pada artikel GPR sebelum HDD dan utility mapping HDD. Jika targetnya area beton atau struktur bangunan, lihat juga artikel concrete scanning GPR sebelum coring dan drilling.
Ringkasan Pemilihan Metode
Secara praktis, Pipe Cable Locator paling tepat untuk tracing pipa dan kabel logam. GPR lebih tepat untuk memetakan anomali bawah permukaan dan utilitas non-logam. Untuk area kompleks, gunakan keduanya.
| Kebutuhan Lapangan | Metode yang Disarankan |
|---|---|
| Melacak kabel listrik aktif | Pipe Cable Locator |
| Mencari pipa logam | Pipe Cable Locator |
| Mendeteksi pipa PVC/HDPE tanpa tracer wire | GPR |
| Mencari saluran beton atau drainase | GPR |
| Survey koridor HDD | GPR + Pipe Cable Locator |
| Utility mapping area padat jaringan | GPR + Pipe Cable Locator |
| Verifikasi titik kritis sebelum galian | GPR + Pipe Cable Locator + potholing jika diperlukan |
Butuh Deteksi Pipa dan Utility Mapping?
PT Geochem Survey International menyediakan layanan survey GPR georadar, utility mapping dan Pipe Cable Locator, GPR sebelum HDD, serta pemetaan utilitas bawah tanah untuk proyek galian, pipa, kabel, kawasan industri, jalan, dan infrastruktur.
Lihat pengalaman pekerjaan kami di halaman portfolio Geochem Survey atau hubungi tim kami untuk mendiskusikan lokasi proyek, jenis utilitas yang dicari, panjang koridor, kondisi permukaan, dan output peta utilitas yang dibutuhkan.
