Jasa Uji CPTu untuk Soil Investigation

Jasa CPTu test digunakan untuk investigasi tanah dengan metode Cone Penetration Test with Pore Pressure atau piezocone test. Pengujian ini merupakan pengembangan dari sondir elektrik yang tidak hanya membaca tahanan konus dan hambatan selimut, tetapi juga tekanan air pori selama penetrasi berlangsung.

Uji CPTu sangat berguna pada proyek geoteknik yang membutuhkan data tanah kontinu, digital, dan lebih detail, terutama pada area tanah lunak, tanah jenuh air, reklamasi, pelabuhan, jembatan, kawasan industri, dan proyek yang membutuhkan analisis konsolidasi atau potensi likuifaksi.

PT Geochem Survey International menyediakan jasa CPTu test untuk kebutuhan soil investigation, desain pondasi, analisis daya dukung tanah, identifikasi lapisan lunak, evaluasi tekanan air pori, dan interpretasi stratigrafi tanah. Layanan ini dapat dikombinasikan dengan uji sondir, bor geoteknik dan SPT, serta pengujian laboratorium tanah agar hasil investigasi lebih komprehensif.

Apa Itu CPTu Test?

CPTu adalah singkatan dari Cone Penetration Test with Pore Pressure. Metode ini dilakukan dengan mendorong konus elektrik ke dalam tanah pada kecepatan tertentu, kemudian merekam data tahanan ujung konus, hambatan selimut, dan tekanan air pori secara kontinu terhadap kedalaman.

Parameter utama yang dihasilkan dari uji CPTu adalah cone resistance atau qc, sleeve friction atau fs, dan tekanan air pori atau u2. Ketiga parameter ini membantu engineer memahami karakter lapisan tanah secara lebih detail dibandingkan sondir mekanis konvensional.

Karena datanya direkam secara digital dan kontinu, CPTu dapat memberikan profil tanah dengan resolusi tinggi. Hal ini sangat membantu untuk mengidentifikasi perubahan lapisan tipis, tanah lunak, zona jenuh air, potensi konsolidasi, dan kondisi tanah yang sulit dibaca hanya dari data SPT atau sondir manual.

Kapan Jasa CPTu Test Dibutuhkan?

Jasa CPTu test dibutuhkan ketika proyek memerlukan data tanah yang lebih presisi, terutama pada kondisi tanah lunak, tanah jenuh, atau area yang membutuhkan analisis tekanan air pori. Metode ini sering digunakan pada proyek infrastruktur dan bangunan yang memiliki risiko geoteknik tinggi.

Investigasi tanah untuk reklamasi dan kawasan pesisir.
Perencanaan dermaga, jetty, pelabuhan, dan struktur laut.
Desain pondasi jembatan di area aluvial atau delta sungai.
Evaluasi tanah lunak pada kawasan industri, gudang, dan fasilitas logistik.
Analisis konsolidasi dan kebutuhan perbaikan tanah.
Evaluasi potensi likuifaksi pada area rawan gempa.
Investigasi tanah untuk pondasi tiang pancang dan pondasi dalam.
Verifikasi stratigrafi tanah secara kontinu di antara titik boring.

Pada proyek dengan tanah homogen dan kebutuhan data sederhana, sondir mekanis atau boring mungkin sudah cukup. Namun, pada tanah lunak, tanah berlapis tipis, atau proyek yang membutuhkan tekanan air pori, CPTu memberikan informasi tambahan yang sangat penting untuk desain geoteknik.

Perbedaan CPTu dan Sondir Biasa

CPTu sering disebut sebagai sondir elektrik dengan pembacaan tekanan air pori. Dibandingkan sondir mekanis, CPTu memberikan data yang lebih kontinu, digital, dan kaya parameter. Perbedaan ini membuat CPTu lebih sesuai untuk analisis geoteknik yang membutuhkan presisi tinggi.

Aspek	Sondir Mekanis	CPTu / Piezocone Test
Parameter utama	Tahanan konus dan hambatan lekat	qc, fs, dan tekanan air pori u2
Sistem pembacaan	Manual atau mekanis	Digital dan kontinu
Resolusi data	Lebih terbatas	Lebih detail terhadap kedalaman
Tekanan air pori	Tidak tersedia	Tersedia
Aplikasi utama	Investigasi tanah umum	Tanah lunak, reklamasi, pelabuhan, likuifaksi, konsolidasi
Kebutuhan interpretasi	Lebih sederhana	Lebih teknis dan membutuhkan analisis geoteknik

Perbedaan paling penting adalah adanya pembacaan tekanan air pori pada CPTu. Data u2 membantu membedakan perilaku tanah berdrainase dan tidak berdrainase, sehingga interpretasi lapisan lempung lunak, lanau, pasir jenuh, atau tanah sensitif dapat dilakukan lebih baik.

Parameter yang Dihasilkan dari Uji CPTu

Uji CPTu menghasilkan data utama yang digunakan untuk analisis geoteknik dan interpretasi kondisi tanah. Data tersebut direkam secara kontinu selama konus menembus tanah, sehingga perubahan lapisan dapat terlihat dengan detail.

qc atau cone resistance: tahanan ujung konus yang menunjukkan resistensi tanah terhadap penetrasi.
fs atau sleeve friction: hambatan geser pada selimut konus yang membantu membedakan jenis tanah.
u2 atau pore pressure: tekanan air pori yang direkam selama penetrasi, penting untuk tanah jenuh dan tanah lunak.
friction ratio: rasio antara fs dan qc yang membantu interpretasi perilaku tanah.
soil behaviour type: klasifikasi perilaku tanah berdasarkan korelasi parameter CPTu.
dissipation test: pengujian tambahan untuk melihat disipasi tekanan air pori dan estimasi parameter konsolidasi.

Dengan kombinasi parameter tersebut, engineer dapat menyusun profil stratigrafi tanah, mengidentifikasi lapisan lunak, memperkirakan kondisi drainase, mengevaluasi daya dukung, dan memahami potensi deformasi tanah pada proyek konstruksi.

Manfaat CPTu untuk Analisis Tanah Lunak

Tanah lunak sering menjadi tantangan besar dalam proyek geoteknik. Lapisan lempung lunak, lanau jenuh, tanah organik, atau tanah reklamasi dapat memiliki daya dukung rendah dan potensi penurunan besar. CPTu membantu mengidentifikasi lapisan tersebut secara lebih detail melalui kombinasi qc, fs, dan u2.

Pada tanah lunak jenuh, tekanan air pori dapat memberikan informasi penting mengenai respons tanah selama penetrasi. Data ini membantu membedakan lapisan lempung lunak, lanau, pasir jenuh, atau material transisi yang kadang sulit dibaca hanya dari nilai tahanan konus.

Hasil CPTu dapat digunakan untuk mendukung desain perbaikan tanah, perencanaan prefabricated vertical drain, surcharge loading, pondasi tiang, dan evaluasi settlement pada proyek reklamasi, pelabuhan, jalan, dan kawasan industri.

Aplikasi CPTu untuk Pondasi dan Infrastruktur

Data CPTu dapat digunakan untuk mendukung berbagai kebutuhan desain geoteknik. Pada pondasi dalam, profil qc dan fs membantu memperkirakan kapasitas ujung dan friksi selimut tiang. Pada pondasi dangkal atau slab, data CPTu dapat menjadi bagian dari evaluasi daya dukung dan penurunan tanah.

Desain pondasi tiang pancang dan bored pile.
Evaluasi daya dukung tanah untuk bangunan dan infrastruktur.
Analisis settlement dan konsolidasi pada tanah lunak.
Studi stabilitas timbunan dan reklamasi.
Evaluasi potensi likuifaksi pada pasir jenuh.
Investigasi geoteknik untuk dermaga, pelabuhan, jembatan, dan jalan.
Perencanaan perbaikan tanah dan ground improvement.

Untuk desain pondasi yang lebih lengkap, CPTu sebaiknya dikombinasikan dengan bor geoteknik dan SPT. Boring memberikan sampel tanah dan data laboratorium, sedangkan CPTu memberikan profil kontinu yang membantu mengisi informasi di antara titik bor.

CPTu untuk Analisis Likuifaksi

Pada wilayah rawan gempa, evaluasi potensi likuifaksi menjadi bagian penting dari investigasi geoteknik. CPTu dapat digunakan untuk membantu menganalisis lapisan pasir jenuh atau material berbutir yang berpotensi kehilangan kekuatan saat terjadi guncangan gempa.

Data qc, fs, dan u2 membantu mengidentifikasi perilaku tanah dan kondisi tekanan air pori. Dengan korelasi geoteknik yang sesuai, data CPTu dapat digunakan untuk mendukung penilaian lapisan yang rentan terhadap likuifaksi dan menjadi dasar rekomendasi investigasi atau mitigasi lanjutan.

Untuk hasil yang lebih kuat, analisis likuifaksi sebaiknya dikombinasikan dengan data SPT, muka air tanah, data gempa rencana, klasifikasi tanah, serta parameter laboratorium jika tersedia.

Tahapan Pelaksanaan Jasa CPTu Test

Pelaksanaan jasa CPTu test dilakukan melalui tahapan yang terkontrol agar data yang diperoleh dapat digunakan untuk analisis geoteknik. Setiap proyek dapat memiliki kebutuhan berbeda tergantung tujuan investigasi, kondisi tanah, dan spesifikasi teknis yang diminta.

1. Studi Awal dan Penentuan Titik Uji

Tahap awal dilakukan dengan memahami lokasi proyek, rencana struktur, data geoteknik yang sudah ada, target kedalaman, dan kebutuhan analisis. Titik CPTu ditentukan agar mewakili area kritis dan variasi kondisi tanah di lokasi proyek.

2. Mobilisasi Alat dan Persiapan Lokasi

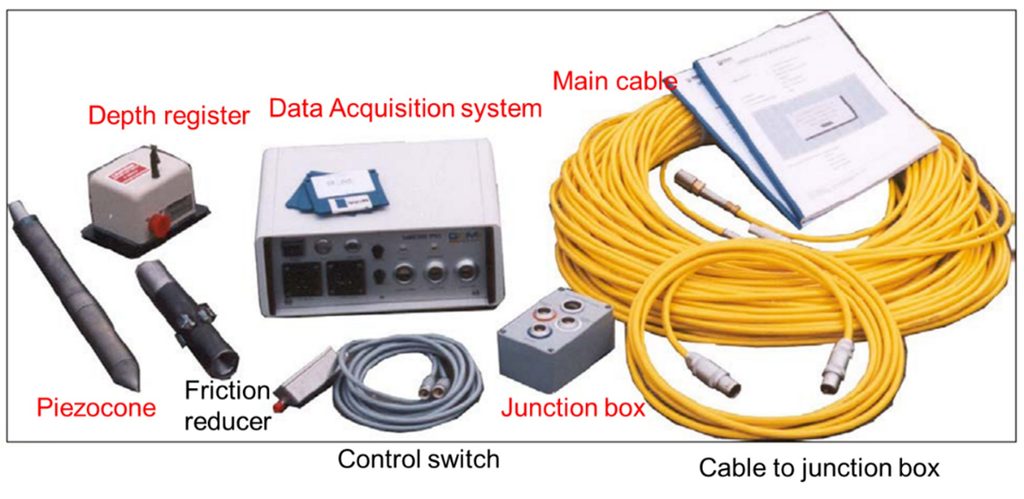

Tim melakukan mobilisasi alat CPTu, sistem akuisisi data, dan perlengkapan pendukung ke lokasi. Area titik uji disiapkan agar alat dapat bekerja dengan stabil dan aman selama proses penetrasi berlangsung.

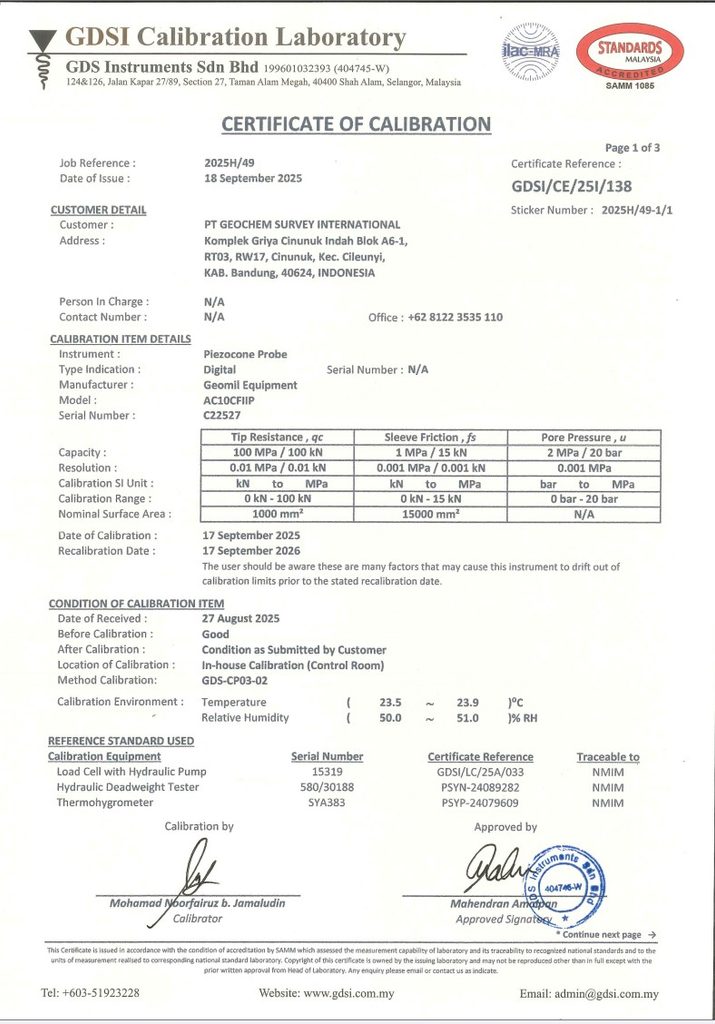

3. Kalibrasi dan Pemeriksaan Sensor

Sebelum pengujian, sensor piezocone diperiksa dan disiapkan. Pemeriksaan ini penting untuk memastikan pembacaan qc, fs, dan u2 berjalan baik. Pada CPTu, kualitas pembacaan tekanan air pori sangat bergantung pada kesiapan sensor dan sistem pengukuran.

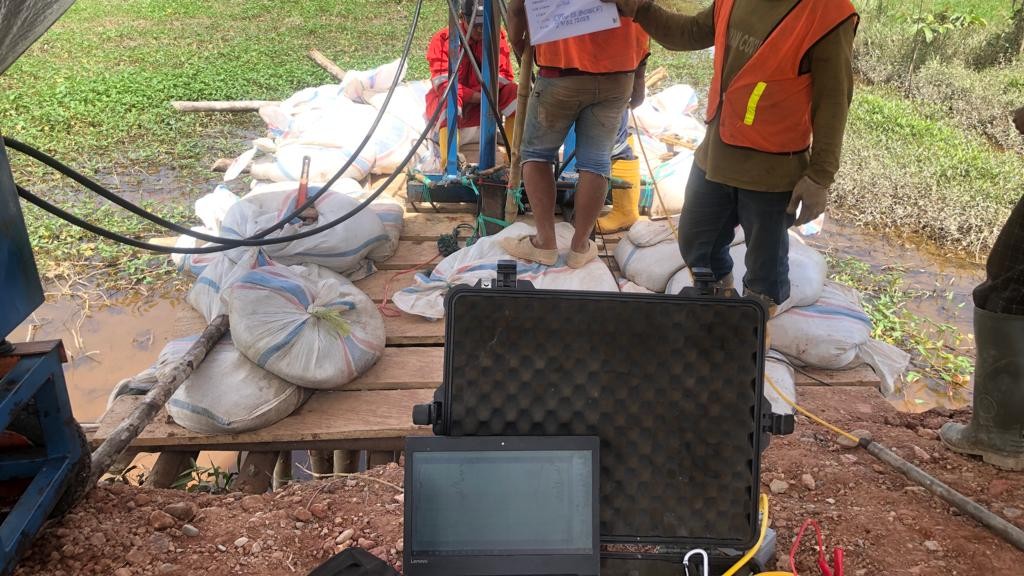

4. Penetrasi Konus dan Akuisisi Data Digital

Konus didorong ke dalam tanah dengan kecepatan yang terkontrol. Selama penetrasi, sistem akuisisi merekam data secara digital terhadap kedalaman. Operator memantau kualitas data, hambatan penetrasi, dan kondisi lapangan selama pengujian berlangsung.

5. Dissipation Test Jika Diperlukan

Pada kedalaman tertentu, uji disipasi dapat dilakukan untuk mengamati penurunan tekanan air pori terhadap waktu. Data ini berguna untuk memperkirakan parameter konsolidasi dan kondisi drainase tanah, terutama pada tanah lunak jenuh.

6. Pengolahan Data dan Interpretasi Geoteknik

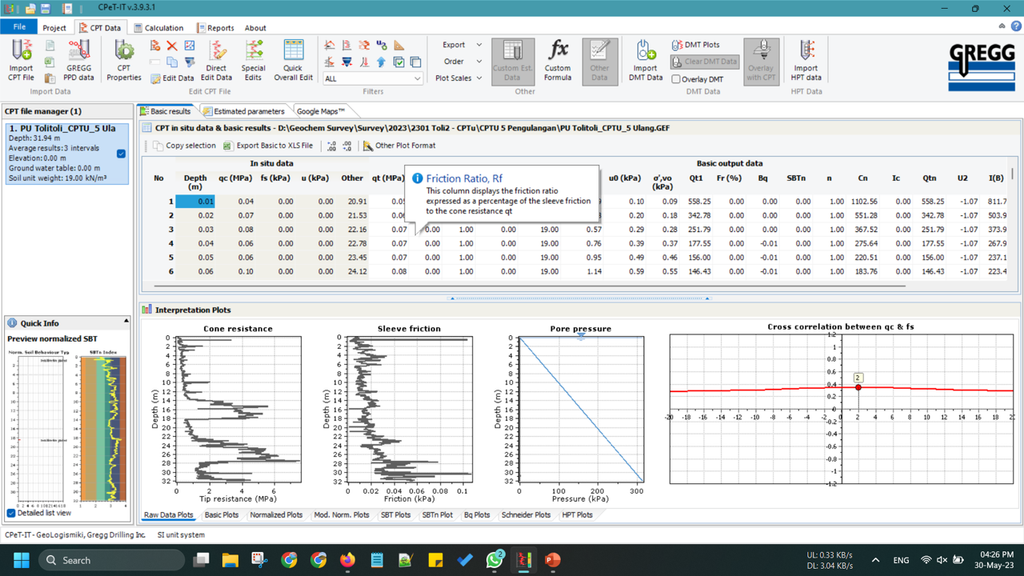

Data hasil CPTu diolah menjadi profil qc, fs, u2, friction ratio, dan interpretasi soil behaviour type. Hasil tersebut kemudian digunakan untuk menyusun interpretasi stratigrafi, identifikasi lapisan lunak, rekomendasi desain, dan catatan teknis sesuai kebutuhan proyek.

Output Laporan Uji CPTu

Output laporan CPTu disusun agar dapat digunakan oleh konsultan geoteknik, konsultan struktur, kontraktor, owner, maupun tim perencana pondasi. Format laporan dapat disesuaikan dengan kebutuhan proyek dan spesifikasi teknis yang diminta.

Deskripsi lokasi, tujuan, dan metode pengujian.
Peta atau daftar titik CPTu.
Data koordinat dan elevasi titik uji jika termasuk dalam lingkup pekerjaan.

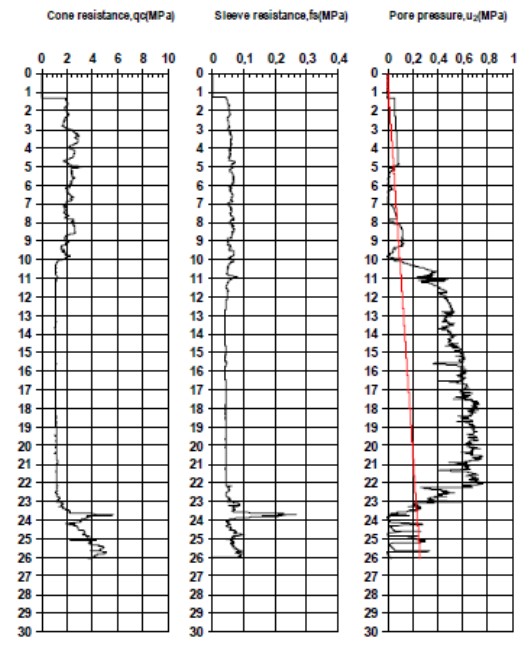

Profil qc, fs, dan u2 terhadap kedalaman.
Grafik friction ratio dan parameter turunan lain jika diperlukan.
Interpretasi soil behaviour type atau stratigrafi tanah.
Identifikasi lapisan lunak, lapisan pasir, atau lapisan keras.
Hasil dissipation test jika dilakukan.
Catatan kualitas data, refusal, atau kendala lapangan.
Rekomendasi teknis untuk pondasi atau investigasi lanjutan jika termasuk dalam scope.

Jika CPTu dilakukan bersama boring, SPT, atau uji laboratorium, hasil laporan dapat digabungkan dalam satu paket interpretasi geoteknik agar desain pondasi dan analisis tanah lebih lengkap.

Integrasi CPTu dengan Boring, SPT, dan Uji Laboratorium

CPTu memberikan data kontinu dan detail, tetapi tidak menghasilkan sampel tanah secara langsung. Karena itu, untuk kebutuhan klasifikasi visual, uji indeks properties, konsolidasi, kuat geser, atau parameter laboratorium lainnya, CPTu perlu dikombinasikan dengan boring dan pengambilan sampel tanah.

Bor geoteknik dan SPT memberikan informasi litologi, sampel, dan nilai N-SPT. CPTu memberikan profil kontinu yang membantu mengisi celah antar titik bor. Jika keduanya digunakan bersama, interpretasi lapisan tanah menjadi lebih kuat secara vertikal maupun lateral.

Pada proyek tertentu, CPTu juga dapat dikombinasikan dengan MASW atau seismik, plate loading test, dan CBR test untuk mendapatkan parameter geoteknik yang lebih lengkap sesuai kebutuhan desain.

Data yang Perlu Disiapkan Sebelum Uji CPTu

Sebelum melakukan jasa CPTu test, ada beberapa data awal yang sebaiknya disiapkan agar tim teknis dapat menentukan metode, jumlah titik, dan kebutuhan pelaksanaan yang sesuai dengan kondisi proyek.

Lokasi proyek dan akses menuju titik pengujian.
Jumlah titik CPTu yang direncanakan.
Target kedalaman investigasi atau kedalaman rencana pondasi.
Jenis proyek, misalnya reklamasi, dermaga, jembatan, jalan, gedung, atau kawasan industri.
Layout struktur, rencana pondasi, atau area investigasi jika tersedia.
Data boring, SPT, sondir, atau soil test sebelumnya jika ada.
Kondisi lahan, muka air, tanah lunak, atau kendala akses alat.
Kebutuhan dissipation test, analisis likuifaksi, atau interpretasi khusus.
Format laporan dan standar teknis yang diminta proyek.

Data awal tersebut membantu tim menyusun rencana pengujian yang lebih tepat. Pada lokasi dengan akses sulit atau tanah sangat lunak, kebutuhan mobilisasi alat dan persiapan titik uji perlu dikaji lebih awal agar pekerjaan dapat berjalan aman dan efisien.

Keterbatasan Uji CPTu yang Perlu Dipahami

Uji CPTu memberikan data geoteknik yang sangat detail, tetapi hasilnya tetap perlu dipahami sesuai batasan metode. CPTu tidak mengambil sampel tanah, sehingga klasifikasi material perlu divalidasi dengan boring atau uji laboratorium jika proyek membutuhkan parameter tanah yang lebih lengkap.

CPTu juga dapat mengalami refusal ketika mencapai lapisan sangat keras, kerikil, batu, atau material yang tidak dapat ditembus alat. Selain itu, interpretasi data CPTu bergantung pada kualitas sensor, kondisi saturasi sistem tekanan air pori, prosedur akuisisi, dan korelasi geoteknik yang digunakan.

Untuk keputusan desain penting, data CPTu sebaiknya digunakan bersama data geoteknik lain. Pendekatan terpadu membantu mengurangi ambiguitas dan memberikan dasar desain yang lebih kuat untuk pondasi, perbaikan tanah, dan evaluasi risiko geoteknik.

Mengapa Memilih PT Geochem Survey International?

PT Geochem Survey International menyediakan layanan survey teknik dan geoscience consulting untuk kebutuhan geoteknik, geofisika, hidrogeologi, hidrografi, topografi, dan pemetaan. Dalam pekerjaan jasa CPTu test, tim teknis mengutamakan akuisisi data yang terkontrol, interpretasi geoteknik yang relevan, dan laporan yang dapat digunakan untuk kebutuhan engineering.

CPTu sering dibutuhkan pada proyek yang memiliki kondisi tanah kompleks. Karena itu, Geochem Survey dapat membantu mengintegrasikan hasil uji CPTu dengan boring, SPT, sondir, laboratorium tanah, survey geofisika, dan data topografi sesuai kebutuhan proyek.

Berpengalaman dalam investigasi geoteknik dan soil investigation.
Dapat mendukung jasa CPTu test untuk reklamasi, dermaga, jembatan, kawasan industri, dan infrastruktur.
Dapat mengintegrasikan CPTu dengan boring, SPT, sondir, dan pengujian tanah lainnya.
Output dapat disesuaikan menjadi profil qc, fs, u2, interpretasi stratigrafi, dan laporan teknis.
Laporan disusun agar dapat digunakan oleh owner, konsultan, kontraktor, dan tim perencana.

Konsultasikan Kebutuhan CPTu Test Anda

Jika Anda membutuhkan jasa CPTu test, uji CPTu, sondir elektrik, piezocone test, investigasi tanah lunak, analisis tekanan air pori, atau soil investigation untuk pondasi dan infrastruktur, tim PT Geochem Survey International dapat membantu menentukan metode pengujian yang sesuai dengan kondisi lokasi dan kebutuhan proyek.

Lihat pengalaman pekerjaan kami di halaman portfolio Geochem Survey atau hubungi tim kami untuk mendiskusikan lokasi proyek, jumlah titik, target kedalaman, kebutuhan dissipation test, dan format laporan yang dibutuhkan.
